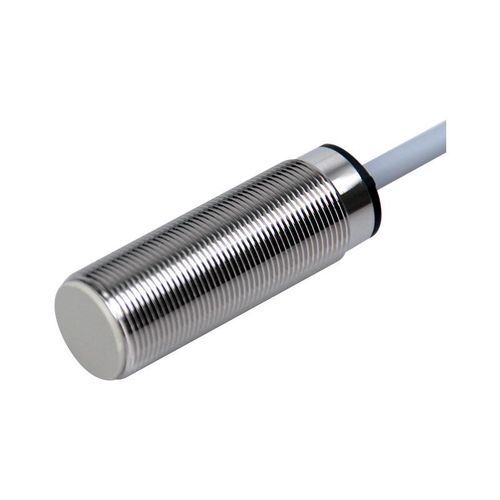

Sensor de proximidad inductivo CL18 seriescilíndricoM18con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cilíndrico
- Diámetro
- M18
- Señal de salida
- con función de conmutación, 2 hilos
- Tensión de alimentación
- 24 V CA, 220 V CA, AC
- Montaje
- enrasado
- Material
- de latón, de PTFE, de PVC
- Nivel de protección
- IP67
- Rango de medición
Mín.: 0,5 cm
(0,2 in)Máx.: 0,5 cm
(0,2 in)- Temperatura de proceso
Mín.: -40 °C
(-40 °F)Máx.: 80 °C
(176 °F)
Descripción
Descripción del producto
Parámetros principales
Materiales y accesorios
Parámetros mecánicos / eléctricos
Entorno de trabajo
Imágenes y planos del producto
Características / Resumen técnico
- Nombre del producto: Sensor de proximidad serie CL18 (ej.: CL18-RF5AK1/S)
- Tipo: Resistente a bajas temperaturas
- Distancia de detección: 5 mm
- Carcasa: Cilíndrica (M18)
- Principio de detección: Inductivo
- Salida: AC 2 hilos normalmente abierto (NO)
Parámetros principales
- Longitud del cable: 2 m
- Dirección de detección: Frontal
- Frecuencia de respuesta: 25 Hz
- Tiempo de respuesta: 20 ms
- Objetos detectables: Metales
- Objeto de prueba estándar: Hierro 18×18×1 mm
- Histéresis: Inferior al 10% de la distancia de detección
- Requisito especial: Resistente a bajas temperaturas
Materiales y accesorios
- Carcasa: Latón niquelado
- Superficie de detección: PTFE
- Cable: PVC
- Accesorios: 2 tuercas, 1 arandela dentada interna, certificado
Parámetros mecánicos / eléctricos
- Tensión de alimentación: AC 24~220 V
- Tipo de alimentación: AC 2 hilos
- Índice de protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Señal de conmutación
- Modo de funcionamiento: Normalmente abierto (NO)
- Montaje: Empotrado
- Indicador: LED de salida amarillo
- Capacidad de conmutación: 5–200 mA
- Corriente de fuga: ≤ 1,7 mA
- Resistencia de aislamiento: ≥ 50 MΩ (DC 500 V)
- Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min (partes activas vs carcasa)
- Resistencia a impactos: 500 m/s², X/Y/Z 3 veces
- Resistencia a vibraciones: 10–55 Hz doble amplitud 1,5 mm, X/Y/Z 2 h
- Peso: 100 g
- Influencia de la tensión: Dentro de ±15% de la tensión nominal, variación de distancia de detección ±1%
Entorno de trabajo
- Temperatura de funcionamiento: -40 ~ +80 °C
- Deriva térmica: ±15% (referencia +23 °C) en el rango -40 ~ +80 °C
Imágenes y planos del producto
- La página del producto incluye fotos del aspecto, diagrama de salida/cableado, plano de dimensiones y modelo 3D para referencia de instalación y diseño.
Características / Resumen técnico
- Série: CL18
- Distancia de detección: 5 mm
- Forma: Cilíndrica M18
- Principio: Inductivo
- Salida: AC 2 hilos, normalmente abierto (NO)
- Tensión de funcionamiento: AC 24~220 V
- Índice de protección: IP67
- Longitud del cable: 2 m (cable moldeado)
- Temperatura de funcionamiento: -40 ~ +80 °C
- Peso: 100 g
- Accesorios: 2 tuercas, 1 arandela dentada interna, certificado
