Sensor de proximidad inductivo a supp
cilíndricoM30con función de conmutación

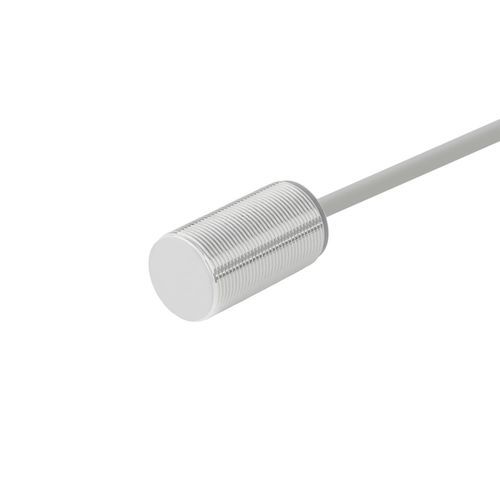

Sensor de proximidad inductivo - a supp - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Sensor de proximidad inductivo - a supp - CHANKO SENSOR - cilíndrico / M30 / con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M30
Señal de salida
con función de conmutación, 2 hilos
Tensión de alimentación
AC
Montaje
enrasado
Nivel de protección
IP67
Otras características
con fuente luminosa con LED
Rango de medición

Mín.: 1 cm
(0,39 in)

Máx.: 1 cm
(0,39 in)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 80 °C
(176 °F)

Descripción

Producto
  • Modelo: CL30-RF10AK1/S
  • Serie: Sensores de proximidad inductivos CL30


Características principales
  • Tipo: versión para baja temperatura
  • Distancia de detección: 10 mm
  • Forma: cilíndrica (M30)
  • Principio de detección: inductivo
  • Salida: AC 2 hilos, NO (normalmente abierto)
  • Longitud de cable: 2 m (cable moldeado)
  • Dirección de detección: frontal
  • Frecuencia de respuesta: 25 Hz
  • Tiempo de respuesta: 20 ms
  • Objetivo: objetos metálicos
  • Indicador: LED de salida amarillo


Especificaciones técnicas
  • Histéresis: inferior al 10% de la distancia de detección
  • Objetivo estándar: Fe 30 × 30 × 1 mm
  • Deriva por temperatura: ±15% en -40 a +80 °C (referencia +23 °C)
  • Materiales: carcasa – 黄铜镀镍; cara de detección – 特氟龙; cable – PVC
  • Peso: 160 g


Parámetros mecánicos / eléctricos
  • Tipo de salida: AC 2 hilos NO
  • Tensión de alimentación: AC 24–220 V
  • Alimentación: 2 hilos AC
  • Grado de protección: IP67
  • Conexión: cable moldeado
  • Tipo de señal: salida conmutada
  • Modo de actuación: normalmente abierto
  • Instalación: empotrada
  • Influencia de la tensión: cambio de distancia ≤ ±1% para ±15% de variación de alimentación
  • Resistencia de aislamiento: >50 MΩ (DC 500 V)
  • Capacidad de conmutación: 5–200 mA
  • Corriente de fuga: < 1,7 mA
  • Tensión de prueba: AC 1000 V, 50/60 Hz, 1 min
  • Resistencia a impactos: 500 m/s, 3 impactos en X, Y, Z
  • Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje


Entorno
  • Temperatura de funcionamiento: -40 a +80 °C


Documentación
  • Manual del producto (PDF) y modelo 3D (STP) disponibles para descarga


Datos técnicos adicionales
  • Modelo: CL30-RF10AK1/S
  • Serie: CL30
  • Principio: Inductivo
  • Distancia de detección: 10 mm
  • Diámetro / Tamaño: M30
  • Alimentación: AC 24–220 V, 2 hilos
  • Salida: AC 2 hilos NO, salida conmutada
  • Protección: IP67
  • Temperatura de trabajo: -40 a +80 °C
  • Materiales: carcasa – 黄铜镀镍; cara de detección – 特氟龙; cable – PVC
  • Peso: 160 g
