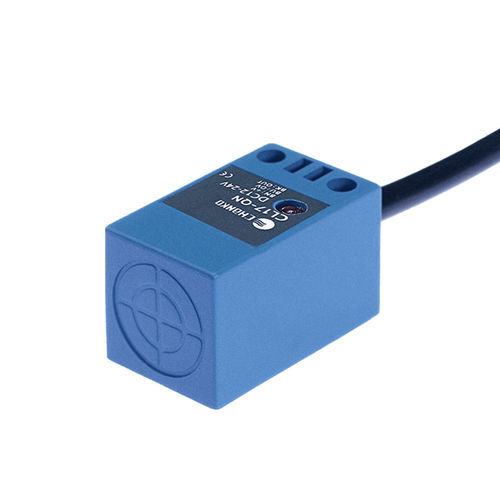

Sensor de proximidad inductivo CL17-QN5DN1cuadradocon salidas por semiconductorcon función de conmutación
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- con función de conmutación, NPN, con salidas por semiconductor
- Conexión eléctrica
- hilos desnudos
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Material
- de plástico, de PVC
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Largo
30 mm
(1,18 in)- Ancho
17 mm
(0,67 in)- Rango de medición
0,5 cm
(0,2 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Resumen del producto
Especificaciones principales
Mecánica / Eléctrico
Entorno de trabajo
Aplicaciones recomendadas
Características técnicas
- Nombre del producto: Sensor de proximidad inductivo serie CL17
- Modelo: CL17-QN5DN1
- Tipo: Estándar
- Distancia de detección: 5 mm
- Forma: Cuadrada
- Principio de detección: Inductivo
- Dimensiones: 17×17×30 mm
- Salida: NPN NO
Especificaciones principales
- Longitud de cable: 2 m (cable moldeado)
- Dirección de detección: Frontal
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
- Objetos detectables: Metales
- Accesorios: Certificado de conformidad
- Histéresis: <10 % de la distancia de detección
- Objeto de prueba estándar: Hierro 17×17×1 mm
- Deriva térmica: Variación <±10 % en -25 a +70°C (ref. +23°C)
- Materiales: Carcasa ABS resistente al calor; cable PVC
Mecánica / Eléctrico
- Salida: NPN NO
- Tensión de alimentación: DC 12–24 V
- Alimentación: 3 hilos DC
- Grado de protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Conmutación
- Modo de operación: Normalmente abierto (NO)
- Montaje: No empotrado
- Consumo: <15 mA
- Indicador: LED rojo de salida
- Circuitos de protección: Protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: Cambio de distancia <±1 % para ±15 % de variación de alimentación
- Corriente de carga: <100 mA
- Resistencia de aislamiento: >50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², X/Y/Z 3 impactos
- Tensión de resistencia: AC 1000 V 50/60 Hz 1 min
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, X/Y/Z 2 h
- Peso: aprox. 58 g
Entorno de trabajo
- Temperatura ambiente: -25 a +70°C
Aplicaciones recomendadas
- Fabricación electrónica (3C)
- Sistemas de aparcamiento automatizados
- Logística y almacenamiento
Características técnicas
- Serie: CL17
- Distancia de detección: 5 mm
- Principio: Inductivo
- Dimensiones: 17×17×30 mm
- Cable: 2 m (moldado)
- Salida: NPN NO
- Alimentación: DC 12–24 V, 3 hilos
- IP: IP67
- Tiempo de respuesta / frecuencia: 1 ms / 500 Hz
- Objetivo: Metal (estándar: hierro 17×17×1 mm)
- Materiales: Carcasa ABS, cable PVC
- Temperatura de trabajo: -25 a +70°C
- Peso: ~58 g
