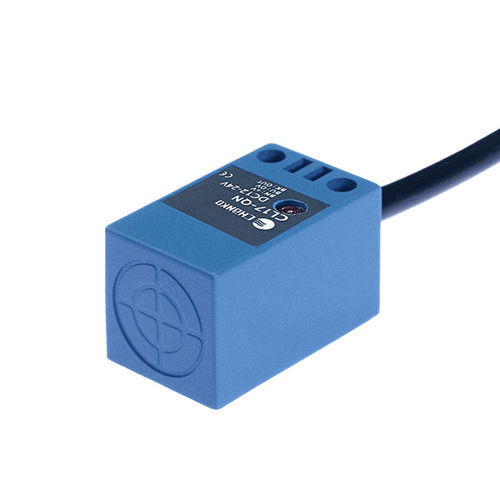

Sensor de proximidad inductivo CL17-QN8DN1cuadradoNPNno enrasado
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- NPN
- Montaje
- no enrasado
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Largo
34 mm
(1,34 in)- Ancho
17 mm
(0,67 in)- Rango de medición
0,8 cm
(0,31 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Nombre del producto
Características principales
Especificaciones técnicas
Parámetros mecánicos y eléctricos
Entorno de funcionamiento
- Modelo: CL17-QN8DN1
- Serie: sensores de proximidad inductivos serie CL17
Características principales
- Tipo: estándar
- Distancia de detección: 8 mm
- Forma: cuadrado
- Principio: inductivo
- Dimensiones: 17×17×34 mm
- Salida: NPN, normalmente abierta (NO)
- Longitud de cable: 2 m (cable moldeado)
- Grado de protección: IP67
Especificaciones técnicas
- Objeto de detección: metal (pieza de prueba estándar: hierro 24×24×1 mm)
- Histéresis / repetibilidad: < 10 % de la distancia de detección
- Variación con la temperatura: ±10 % en el rango -25 a +70 °C (ref. +23 °C)
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
Parámetros mecánicos y eléctricos
- Alimentación: DC 12–24 V, 3 hilos DC
- Consumo de corriente: < 15 mA
- Corriente máxima de carga: < 100 mA
- Protecciones: protección contra cortocircuitos y sobretensiones
- Resistencia de aislamiento: > 50 MΩ (DC 500 V)
- Tensión de resistencia: AC 1000 V, 1 min
- Resistencia a impactos: 500 m/s², 3 impactos en X/Y/Z
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje
- Indicador: LED de salida rojo
- Conexión: cable moldeado
- Montaje: no embutido (no empotrable)
- Peso: aprox. 58 g
Entorno de funcionamiento
- Temperatura de funcionamiento: -25 a +70 °C
