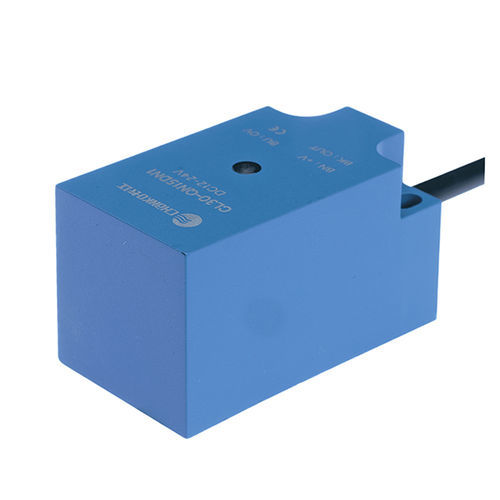

Sensor de proximidad inductivo CL30-QN10DN1cuadradoNPNDC
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- NPN
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Material
- de plástico, de PVC
- Otras características
- sin contacto, 3 hilos
- Largo
57 mm
(2,24 in)- Ancho
30 mm
(1,18 in)- Rango de medición
1 cm
(0,39 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Nombre y serie del producto
Resumen
Especificaciones técnicas
Entorno de funcionamiento
Detección y accesorios
Documentación
Materiales
- Modelo: CL30-QN10DN1
- Serie: sensores inductivos de proximidad CL30
Resumen
- Tipo: sensor inductivo de proximidad estándar
- Distancia de detección: 10 mm
- Forma: cuadrado
- Principio: inductivo (detección de metal)
- Dimensiones: 30×30×57 mm
- Salida: NPN normalmente abierto (NPN NO)
- Longitud de cable: 2 m
- Dirección de detección: frontal
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
Especificaciones técnicas
- Tensión de alimentación: DC 12–24 V (3 hilos)
- Conexión: cable moldeado
- Grado de protección: IP67
- Tipo de señal: salida por conmutación
- Montaje: no embebible (non-flush)
- Consumo de corriente: <15 mA
- Indicador: LED rojo de salida
- Protecciones: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación de detección ±1% para ±15% de variación de alimentación
- Corriente máxima de carga: <100 mA
- Resistencia de aislamiento: >50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces por X/Y/Z
- Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min
- Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm, 2 h por eje
- Peso: aprox. 136 g
Entorno de funcionamiento
- Temperatura ambiente: -25 a +70 °C
- Deriva térmica: ±10% en el rango -25 a +70 °C (ref. +23 °C)
Detección y accesorios
- Objetos detectables: metálicos
- Objeto de prueba estándar: hierro 30×30×1 mm
- Histéresis: <10% de la distancia de detección
- Accesorios: certificado de conformidad
Documentación
- Planos de salidas y dimensiones disponibles en la ficha del producto (descarga)
- Manual (PDF) y modelo 3D (STP) descargables para instalación y diseño
Materiales
- Carcasa: ABS resistente al calor
- Cable: PVC
