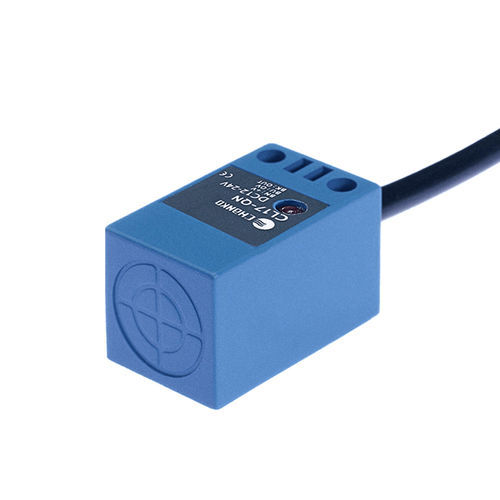

Sensor de proximidad inductivo CL17-QN5DN1cuadradoNPNno enrasado
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- NPN
- Montaje
- no enrasado
- Material
- de plástico, de PVC
- Otras características
- 3 hilos
- Largo
30 mm
(1,18 in)- Ancho
17 mm
(0,67 in)- Rango de medición
0,5 cm
(0,2 in)- Temperatura de proceso
Mín.: -25 °C
(-13 °F)Máx.: 70 °C
(158 °F)
Descripción
Descripción general del producto
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de trabajo
Aplicaciones recomendadas
Especificaciones / resumen técnico
- Serie: sensores de proximidad inductivos CL17
- Tipo: sensor inductivo cuadrado estándar
- Distancia de detección: 5 mm
- Dimensiones: 17×17×30 mm
- Salida: NPN normalmente abierto (NO)
Especificaciones técnicas
- Longitud de cable: 2 m (cable moldeado)
- Dirección de detección: frontal
- Frecuencia de respuesta: 500 Hz
- Tiempo de respuesta: 1 ms
- Objetos detectables: objetos metálicos (objeto estándar: hierro 17×17×1 mm)
- Histéresis: <10 % de la distancia de detección
- Deriva térmica: ±10 % en el rango -25 a +70 °C (ref. +23 °C)
- Materiales: carcasa ABS resistente al calor; cable PVC
- Accesorios: certificado de conformidad
Parámetros mecánicos / eléctricos
- Tensión de alimentación: DC 12–24 V
- Conexionado: tres hilos DC
- Grado de protección: IP67
- Conexión: cable moldeado
- Tipo de señal: conmutación
- Modo de funcionamiento: normalmente abierto
- Montaje: no empotrado
- Consumo: <15 mA
- Indicador: LED rojo de salida
- Circuitos de protección: protección contra cortocircuitos y sobretensiones
- Influencia de tensión: variación <±1 % en distancia de detección para ±15 % de variación de alimentación
- Corriente de carga: <100 mA
- Resistencia de aislamiento: >50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s² X/Y/Z, 3 veces
- Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min
- Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm X/Y/Z 2 h
- Peso: aprox. 58 g
Entorno de trabajo
- Temperatura de servicio: -25 a +70 °C
Aplicaciones recomendadas
- Fabricación de electrónica 3C
- Sistemas de aparcamiento automatizados
- Automatización logística y almacenes
Especificaciones / resumen técnico
- Modelo: CL17-QN5DN1
- Serie: CL17
- Distancia de detección: 5 mm
- Salida: NPN NO
- Alimentación: DC 12–24 V
- Protección: IP67
- Dimensiones: 17×17×30 mm
- Cable: moldeado 2 m
- Respuesta: 1 ms / 500 Hz
- Material: carcasa ABS, cable PVC
- Peso: aprox. 58 g
