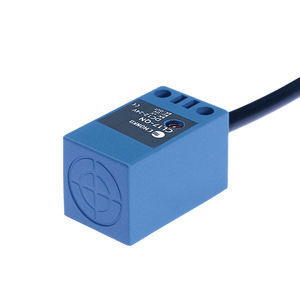

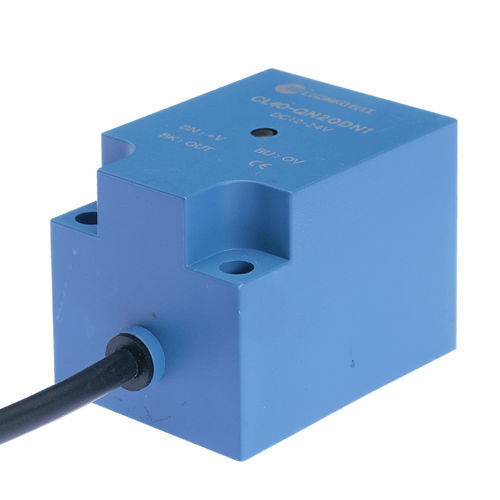

Sensor de proximidad inductivo CL40-QN20DN1cuadradocon función de conmutaciónNPN
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- cuadrado
- Señal de salida
- con función de conmutación, NPN
- Tensión de alimentación
- DC, 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Material
- de plástico, de PVC
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Largo
57 mm
(2,24 in)- Ancho
40 mm
(1,57 in)- Rango de medición
2 cm
(0,79 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Resumen del producto
Especificaciones principales
Parámetros mecánicos / eléctricos
Entorno de uso
Accesorios
Especificaciones técnicas
- Modelo: CL40-QN20DN1
- Serie: sensores de proximidad CL40
- Principio de detección: inductivo (para objetos metálicos)
- Forma de la carcasa: cuadrada
- Dimensiones: 40 × 40 × 57 mm
Especificaciones principales
- Tipo de producto: estándar
- Distancia de detección: 20 mm
- Longitud del cable: 2 m
- Dirección de detección: frontal
- Frecuencia de respuesta: 160 Hz
- Tiempo de respuesta: 3 ms
- Objetivo estándar: hierro 60 × 60 × 1 mm
- Histéresis: ≤ 10 % de la distancia de detección
- Dériva térmica: ±10 % respecto a +23 °C en el rango -25 a +70 °C
Parámetros mecánicos / eléctricos
- Salida: NPN NO (normalmente abierto)
- Tensión de alimentación: DC 12–24 V
- Alimentación: 3 hilos DC
- Conexión: cable moldeado
- Tipo de señal: conmutación
- Montaje: no empotrable
- Índice de protección: IP67
- Consumo: < 15 mA
- Corriente de carga: < 100 mA
- Indicador: LED rojo de salida
- Circuitos de protección: protección contra cortocircuitos y sobretensiones
- Influencia de la tensión: variación de la distancia de detección ±1 % dentro de ±15 % de variación de alimentación
- Resistencia de aislamiento: ≥ 50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 veces por eje X, Y, Z
- Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje
- Peso: aprox. 198 g
- Materiales: carcasa ABS resistente al calor; cable PVC
Entorno de uso
- Temperatura de funcionamiento: -25 a +70 °C
- Objetos detectados: objetos metálicos
Accesorios
- Certificado
Especificaciones técnicas
- Modelo: CL40-QN20DN1
- Tipo: estándar
- Principio de detección: inductivo
- Distancia de detección: 20 mm
- Dimensiones: 40 × 40 × 57 mm
- Longitud de cable: 2 m
- Salida: NPN NO
- Tensión de alimentación: DC 12–24 V
- Consumo: <15 mA
- Corriente máxima de carga: <100 mA
- Protección: IP67
- Tiempo de respuesta: 3 ms
- Temperatura de funcionamiento: -25 a +70 °C
- Materiales: carcasa ABS resistente al calor, cable PVC
- Peso: aprox. 198 g
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de CHANKO SENSOROtros productos de CHANKO SENSOR
