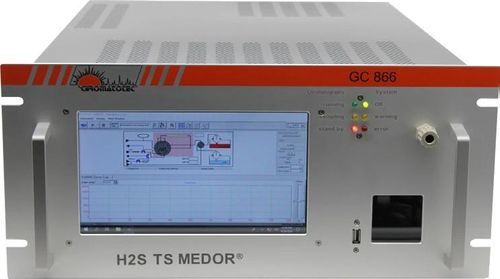

Cromatógrafo GC H2S MEDOR®

en fase gaseosapara el análisis de gasde gas industrial

Visión general
Cromatógrafo de gases en línea para la medición continua de sulfuro de hidrógeno (H2S) y otros compuestos sulfurados en corrientes de gas industriales y ambientales. Disponible en configuraciones ppm y ppb para monitorización de trazas y control rutinario.

Especificaciones técnicas

• Límites de detección: H2S hasta 0,1 ppm (0,1417 mg/m3); opción en configuración ppb
• Rangos de medida: seleccionables 0/10, 0/100, 0/1000 (ppb o ppm); rango en % con válvula de bucle interna
• Repetibilidad/Estabilidad: RSD ≤ 5% en concentración (24 h); RSD ≤ 1% y SD < 1 s en tiempo de retención (24 h)
• Linealidad: > 0.995
• Tiempo de ciclo: 120 s (0–3 ppm); 300 s (rangos superiores)
• Electrónica: ordenador embebido Windows® con pantalla LCD, 128 GB SSD; MODBUS RTU estándar, control remoto por Ethernet
• Suministro de gas / Neumática: portador aire seco o N2 (3 bar) <4 ml/min; calibración interna 50 ml/min (rango ppm); entrada de muestra 1 bar, flujo de muestra 160 ml/min; válvula neumática 90 ml por conmutación
• Versiones: H2S MEDOR® ppm y H2S MEDOR® ppb

Sulfuro de hidrógeno
Analizador dedicado al control continuo en línea del sulfuro de hidrógeno (H2S) en diversas matrices.

Descripción
H2S MEDOR® es un cromatógrafo de gases en línea diseñado para el análisis de H2S. Dos configuraciones instrumentales cubren los niveles de medición en ppm y ppb.

Principio

• Control interno de presión y temperatura
• Inyección automática por válvula del bucle de muestreo
• Detección de H2S mediante celda electroquímica específica para azufre

Características

• Muestreo y análisis continuo en línea
• Mínimas interferencias de otros compuestos
• Detector de bajo mantenimiento con larga vida útil (hasta 10 años)
• Validación automática de resultados mediante tubo de permeación interno
• Umbrales de alarma configurables (alto/bajo) para control de procesos

Software VISTACHROM®

• Monitorización remota y control de inyección
• Archivado a bordo para trazabilidad y control de calidad
• Exportación de datos vía MODBUS, MGS1, 4-20 mA, 0-10 V

Normas, aprobaciones y certificaciones
Incluye referencias a ASTM y, cuando proceda, certificación ATEX / IECEx para zona Ex 1 (grupo IIC T4).

Resumen técnico

• Modelo: H2S MEDOR®
• Límite de detección H2S: hasta 0,1 ppm (0,1417 mg/m3)
• Rangos de medida: 0/10, 0/100, 0/1000 (ppb/ppm) o % con válvula de bucle interna
• Tiempo de ciclo: 120 s (0–3 ppm); 300 s (rangos superiores)
• Ordenador embarcado: Windows® integrado, LCD, 128 GB SSD
• Comunicaciones: MODBUS RTU, Ethernet, 4-20 mA, 0-10 V, MGS1
• Suministro de gas: portador aire seco o N2 (3 bar) <4 ml/min; flujo de muestra 160 ml/min
