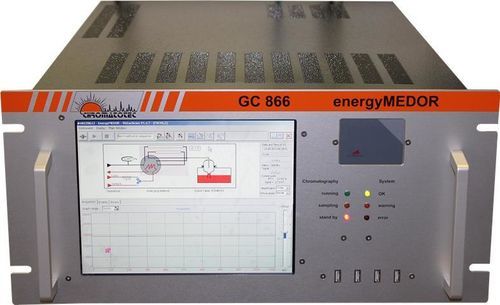

Cromatógrafo GC energyMEDOR®

para compuestos sulfatadosde gas industrialde proceso

Visión general
El energyMEDOR® es un cromatógrafo de gases automático e isotérmico dedicado al análisis de compuestos sulfurados (H2S, mercaptanos y sulfuros) en matrices gaseosas. Existen dos versiones: energyMEDOR® ppm para medidas en ppm y energyMEDOR® ppb para medidas en ppb.

Aplicación
Análisis y monitorización en línea y continua de compuestos sulfurados en gas natural y gases industriales, incluyendo H2S, mercaptanos, THT y azufre total. Adecuado para control de procesos de odoración y seguridad en distribución y tratamiento de gas.

Principio

• Inyección en bucle mediante válvula automática para un muestreo reproducible
• Detección por reacción gas–líquido específica para compuestos de azufre
• Detector específico para azufre con interferencias mínimas
• Vida útil del detector superior a 10 años en condiciones normales

Características

• Muestreo continuo en línea para vigilancia en tiempo real
• Sin interferencias de compuestos no sulfurados
• Equipo de bajo mantenimiento con larga vida del detector
• Validación automática de resultados mediante tubo de permeación interno
• Alarmas de umbral configurables (Alto/Bajo) para procesos de odoración

Software VISTACHROM®

• Monitorización remota y control de inyección
• Trazabilidad completa con archivado de resultados a bordo
• Configuración de QC y gestión de alarmas de umbral
• Exportación de datos e integración: MODBUS / MGS1 / 4-20 mA / 0-10 V

Normas, aprobaciones y certificaciones

• ASTM D7493 – 08
• ATEX o IECEx: Zona 1 y 2 – II 2 G Ex pxb IIC T4 Gb
• ATEX o IECEx: Zona 1 y 2 – IIB+H2 T4 Gb
• GOST-R

Especificaciones técnicas

• Límites de detección: H2S: 0,1 ppm (0,1417 mg/m3), mercaptanos: 0,1 ppm; H2S: 5 ppb (7,0 µg/m3), mercaptanos: 5 ppb
• Rango de detección: 0/10 o 0/100 o 0/1000 (ppb o ppm)
• Desviación estándar relativa (RSD): RSD < 3% sobre la concentración en 48 h; RSD < 0,5% sobre el tiempo de retención en 48 h
• Resultados / Ordenador embarcado: Ordenador integrado basado en Windows® con pantalla LCD; almacenamiento SSD 32 GB; protocolo MODBUS incluido de serie
• Tiempo de ciclo: H2S/MM/EM: 300 s; H2S, mercaptanos1, THT: 720 s; H2Sn, mercaptanos1, THT: 900 s; H2S, mercaptanos2, THT: 1200 s
• Linealidad: R² > 0,995 para todos los compuestos
• Suministro de gas / Neumática: Gas portador: aire seco o N2 (3 bar): < 4 ml/min; usar N2 si hay THT; calibración interna: 50 ml/min para rango ppm; entrada de muestra: 1 bar; válvula neumática: 90 ml/cambio
