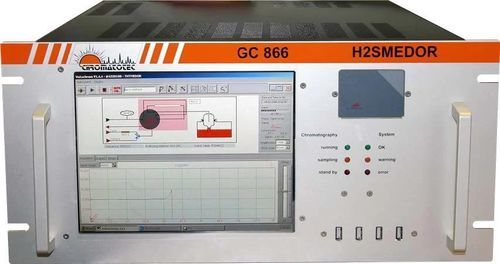

Analizador de azufre H2S/TOS TS MEDOR®

de gasde sulfuro de hidrógenopara entorno peligroso

Resumen del producto
El H2S/TOS TS MEDOR® es un autoGC-ED (detector MEDOR® de celda húmeda electroquímica) diseñado para el análisis y la monitorización continua en línea de sulfuro de hidrógeno (H2S), azufre orgánico total (TOS) y azufre total (TS). Existen configuraciones ppb y ppm según la aplicación y rango de concentración.

Principio

• Muestreo automático mediante loop
• Inyección automática del loop en columna capilar metálica
• Función de cromatógrafo de gases isoterma
• Detección de todos los compuestos que eluyen de la columna por el detector MEDOR®: detector de celda húmeda electroquímica, específico para azufre (SSD)
• Señal generada por la reacción electroquímica entre el electrolito de la celda húmeda y los compuestos de azufre
• Cumple totalmente con ASTM D 7493-14 (medición en línea por GC y detección electroquímica)
• Compatible con ASTM D 5504-20 cuando se emplea quimioluminiscencia como método alternativo

Especificaciones técnicas

• Límites de detección: versión ppb: 5 ppb H2S (7 μg/m3); versión ppm: 0,1 ppm H2S (0,1417 mg/m3)
• Rango de detección: 0/10, 0/100 o 0/1000 seleccionable (ppb o ppm); medición en % bajo posible con válvula de muestreo HC
• Desviación estándar relativa (RSD): < 3% en concentración durante 48 h; < 0,6% en tiempo de retención durante 48 h
• Resultados / Salidas: almacenamiento en hardware; protocolo MODBUS (opcional); salidas 4-20 mA (opcional)
• Linealidad: R2 ≥ 0,995 para los compuestos evaluados
• Tiempo de ciclo: ≈2 min para H2S/TS en rango bajo (0–3 ppm); ≈5 min para rangos superiores
• Suministro de gas: gas portador: aire seco o N2 (3 bar) a 5 ml/min; CALIB continuo 50 ml/min (opción); CALIB durante validación ≈250 ml/min (opción); consumo de válvula neumática 90 ml por conmutación

Puntos clave

• Monitorización continua con muestreo automático en línea
• Rendimiento analítico: específico para azufre, lineal y altamente sensible; validación automática mediante inyección de estándar; estabilidad a largo plazo con el detector en depósito
• Bajo mantenimiento: vida útil prolongada del detector con electrolito (hasta 10 años); bajo consumo de gas (reducible mediante opción); almacenamiento de datos >10 años; no requiere cilindros gracias al tubo de calibración interno y generadores de gas
• Control automático del proceso con sistema inteligente y niveles de alarma configurables e interactivos
• Software VISTACHROM Chromatotec®: monitorización remota y control de inyecciones; trazabilidad completa con archivo a bordo de resultados y cromatogramas

Configuraciones

• Configuración ppb para monitorización de trazas (equivalente 0–1 ppm)
• Configuraciones ppm disponibles para 0–10, 0–50 y 0–100 ppm
• Medición en % bajo posible con válvula de muestreo HC

Normas, aprobaciones y certificaciones

• Cumple con ASTM D 7493-14
• Cumple con ASTM D 5504-20 (método alternativo)
• Certificaciones ATEX e IECEx para uso en áreas peligrosas (Zona 1, Grupo IIC, T4)
• Certificación GOST disponible para modelos relevantes

Características técnicas

• Tipo de detector: detector MEDOR® de celda húmeda electroquímica (específico para azufre)
• Límites de detección: 5 ppb (versión ppb) / 0,1 ppm (versión ppm)
• Rangos de detección seleccionables: 0/10, 0/100, 0/1000 (ppb o ppm)
• Tiempo de ciclo: típicamente 2 min para rango bajo (0–3 ppm); 5 min para rangos superiores
• Linealidad: ≥ 0,995
• RSD: < 3% concentración (48 h); < 0,6% tiempo de retención (48 h)
• Gas portador: aire seco o N2, 3 bar, 5 ml/min
• Caudales de calibración (opciones): continuo 50 ml/min; validación ≈250 ml/min
• Comunicaciones: MODBUS opcional, salidas 4-20 mA opcionales
• Conformidad: normas ASTM, ATEX/IECEx, GOST (según aplicación)
