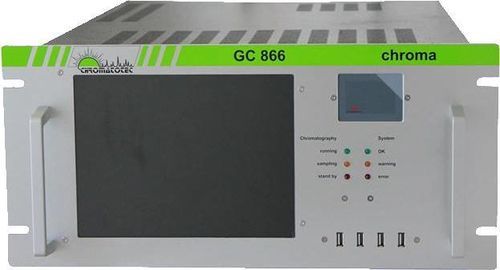

Cromatógrafo en fase gaseosa chromaS

GCpara el análisis de gaspara compuestos sulfatados

Resumen
ChromaS es un cromatógrafo de gases isoterma automático en línea, diseñado para el análisis y la monitorización continua de compuestos de azufre (H2S, COS, CS2, SO2, RSH). La detección se realiza mediante un detector fotométrico de doble llama específico para azufre (FPD doble), proporcionando sensibilidad en trazas a nivel de ppb para aplicaciones industriales y de calidad del aire.

Principio

• Muestreo continuo e ininterrumpido
• Inyección de muestra en columna GC para separación cromatográfica
• Horno controlado para selección isoterma de temperatura según la aplicación
• Detección mediante detector fotométrico de doble llama específico para azufre

Características

• Diseño de doble llama para evitar el apagado y garantizar respuesta selectiva al azufre
• Linearización y calibración automática de los compuestos
• Identificación de compuestos basada en el tiempo de retención (perfil de elución)
• Validación automática de datos mediante un tubo de permeación interno

Software VISTACHROM ®

• Monitorización y control remoto
• Trazabilidad completa mediante archivado de cromatogramas, resultados y registros de control de calidad
• Configuración y gestión de alarmas de umbral
• Exportación de datos vía MODBUS / MGS1 / 4-20 mA / 0-10 V

Normas, aprobaciones y certificaciones

• Normas referenciadas: ASTM (listado)
• US EPA Método TO-15 (listado)
• US EPA Método 16 (Total Reduced Sulfur) (listado)

Especificaciones técnicas (detalladas)

• Compuestos analizados:
  • H2S, Me-SH, Et-SH, Isopropyl-SH, N-propyl-SH, 2-butyl-SH, Terbutyl-SH
  • DMS, DES, DMDS
  • COS, CS2
  • SO2, RSH y otras especies de azufre
• Límites de detección:
  • 4 ppb para compuestos con azufre doble (p. ej. DMDS, CS2)
  • 7 ppb para compuestos con azufre simple (p. ej. H2S, DMS)
• Rango de detección:
  • Rango bajo: 4 ppb a 5 ppm
  • Rango alto: 100 ppb a 100 ppm
• Precisión / Repetibilidad:
  • RSD < 5% en concentración durante 24 h
  • RSD < 1% en tiempo de retención durante 24 h
• Resultados y gestión de datos:
  • Almacenamiento completo de cromatogramas y resultados
  • Registro de fecha y hora individual para cada análisis
• Tiempo de ciclo:
  • Tiempo de ciclo estándar: 10 minutos
  • Posibles tiempos de ciclo más cortos según la aplicación
• Suministro de gas y caudales:
  • Gas portador: Aire o N2 a 3 bar (aprox. 5 mL/min) vía conexión 1/8"
  • Entrada de muestra: -1 bar o presión ambiente (vía bomba de muestreo)
  • Gases del detector: H2 a 2 bar (aprox. 70 mL/min) 1/8"; Aire a 3 bar (aprox. 80 mL/min) 1/8"
  • Conmutación de válvulas neumáticas: 90 mL/min
• Detector: Detector fotométrico de doble llama específico para azufre (FPD doble) para evitar el apagado y proporcionar respuesta selectiva al azufre

Características técnicas

• Nombre / modelo: ChromaS
• Tipo de analizador: Cromatógrafo de gases isoterma automático con GC-FPD
• Analitos: Compuestos de azufre individuales (de ppb a % según configuración)
• Límites de detección: hasta 4 ppb (compuestos de azufre dobles) y 7 ppb (compuestos de azufre simples)
• Tiempo de ciclo típico: 10 minutos (dependiente de la aplicación)
• Exportación de datos: MODBUS, MGS1, analógico 4-20 mA / 0-10 V
• Software: VISTACHROM ® para monitorización remota, archivado y alarmas
• Normas referenciadas: ASTM, US EPA TO-15, US EPA Método 16
