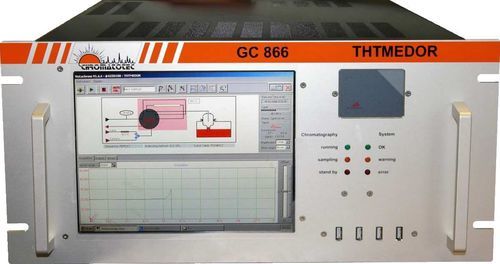

Cromatógrafo GC THT MEDOR®

en fase gaseosapara el análisis de gasde proceso

Especificaciones técnicas

• Límites de detección:

  • modelo ppm – 1 mg/m3
  • modelo ppb – 0,3 mg/m3
• Rango de detección:

  • modelo ppm – 1 a 50 mg/m3
  • modelo ppb – 0,3 a 3,0 mg/m3 (rangos ajustables según la aplicación)
• Desviación estándar relativa:

  • RSD < 2 % en concentración sobre 48 h
  • RSD < 0,6 % en tiempo de retención sobre 48 h
• Resultados e informática:

  • Ordenador integrado Windows® con pantalla LCD
  • Almacenamiento SSD 128 GB
• Linealidad:

  • 0,995 para todos los compuestos
• Tiempo de ciclo:

  • THT y TBM 180 s (corriente única)
  • THT y TBM 240–300 s (multi-corriente)
• Suministro de gas:

  • Gas portador: N2 a 3 bar — 10 ml/min
  • Calibración interna (opcional): 50 ml/min
  • Entrada de muestra: 1 bar — 160 ml/min
  • Consumo de la válvula neumática: 90 ml por conmutación

Medición de olor (THT)
Análisis en línea y control de la odoración de gases mediante monitorización específica de THT.

Descripción
THT MEDOR® es un cromatógrafo de gases en línea diseñado para la medida continua de THT en distintas matrices gaseosas. Proporciona muestreo automático, validación interna y acceso remoto a datos para el control industrial de procesos de odoración.

Versiones

• THT MEDOR® ppm — medición en niveles ppm
• THT MEDOR® ppb — medición en niveles ppb

Principio

• Monitoreo interno de presión y temperatura
• Inyección por bucle de muestra mediante válvula automática
• Detección mediante celda electroquímica específica de azufre para THT

Características

• Muestreo en línea y continuo, adecuado para control de proceso
• Mínimas interferencias de otros compuestos
• Bajo mantenimiento — vida útil del detector hasta 10 años
• Validación automática de resultados mediante tubo de permeación interno
• Alarmas con umbrales configurables (alto / bajo) para procesos de odoración

Software VISTACHROM ®
El software desarrollado por Chromatotec permite:

• Supervisión remota y control de inyección
• Archivado a bordo para trazabilidad completa de resultados
• Configuración QC y gestión de umbrales de alarma
• Exportación de datos: MODBUS / MGS1 / 4-20 mA / 0-10 V

Normas, aprobaciones y certificaciones

• ASTM
• ATEX e IECEx Zona 1 Grupo IIC T4

Características técnicas (resumen)

• Detector: celda electroquímica específica de azufre para THT
• Límites de detección: modelo ppm 1 mg/m3; modelo ppb 0,3 mg/m3
• Rango de detección: ppm 1–50 mg/m3; ppb 0,3–3,0 mg/m3 (ajustable)
• RSD: <2% (concentración, 48 h); <0,6% (tiempo de retención, 48 h)
• Ordenador integrado Windows® con LCD; SSD 128 GB
• Linealidad: 0,995 para todos los compuestos
• Tiempo de ciclo: 180 s (corriente única); 240–300 s (multi-corriente)
• Gas portador: N2 a 3 bar, 10 ml/min
• Flujo de calibración interno: 50 ml/min (opcional)
• Entrada de muestra: 1 bar, 160 ml/min
• Consumo válvula neumática: 90 ml por conmutación
• Validación automática vía tubo de permeación interno
• Umbrales de alarma modificables y muestreo en línea continuo
