Centro de mecanizado CNC 3 ejes UGC-500
verticalpara cerámicamaterial compuesto reforzado con fibra de carbono

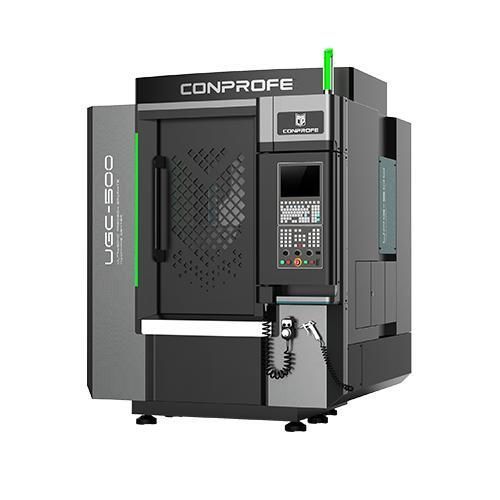

Centro de mecanizado CNC 3 ejes - UGC-500 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono
Centro de mecanizado CNC 3 ejes - UGC-500 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono
Centro de mecanizado CNC 3 ejes - UGC-500 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono - imagen - 2
Centro de mecanizado CNC 3 ejes - UGC-500 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Material mecanizado
material compuesto reforzado con fibra de carbono, para cerámica
Estructura
de pórtico
Número de herramientas
12 herramientas, 14 herramientas
Otras características
de alta potencia, de alta precisión, de gran rigidez, por ultrasonidos
Carrera X

500 mm
(19,69 in)

Carrera Y

400 mm
(15,75 in)

Carrera Z

230 mm
(9,06 in)

Velocidad de rotación

24.000 rpm, 30.000 rpm, 32.000 rpm, 40.000 rpm
(150.796 rad.min-1, 188.496 rad.min-1, 201.062 rad.min-1, 251.327 rad.min-1)

Potencia

7,5 kW, 8 kW
(10,2 hp, 10,88 hp)

Velocidad de avance del eje X

10 m/min

Velocidad de avance del eje Y

10 m/min

Velocidad de avance del eje Z

10 m/min

Precisión de colocación

0,003 mm
(0,00012 in)

Repetibilidad

0,002 mm
(0,00008 in)

Peso total

3.500 kg
(7.716,18 lb)

Longitud total

1.805 mm
(71,1 in)

Anchura total

1.890 mm
(74,4 in)

Altura total

2.350 mm
(92,5 in)

Descripción

Resumen del producto
  • Estructura de pórtico integrada y rígida con viga de sección grande para mayor estabilidad
  • Componentes fundidos optimizados mediante FEM para reducir la deformación y aumentar la rigidez
  • Guías lineales de alta rigidez y husillo síncrono de imán permanente de alta potencia; enfriador con frecuencia variable para mantener la expansión térmica del husillo estable


Sellado
  • Ejes X/Y: protección con fuelles multicapa, laberinto de chapa y sellado por flujo de aire con sobrepresión; eje Z: fuelle anular
  • Almacén de herramientas: fuelle blindado totalmente cerrado con soplado de aire para limpieza de portaherramientas
  • Armario eléctrico: totalmente sellado con juntas y refrigeración climatizada
  • Husillo: sellado en varias etapas incluyendo laberinto, flujo de aire en sobrepresión y anillos de estanqueidad


Puntos destacados
  • Diseño de pórtico integrado con viga de gran sección que garantiza rigidez constante
  • Fundiciones optimizadas por FEM para limitar la deformación
  • Sistema de extracción de polvo de alta capacidad con múltiples entradas y herramienta manual para limpieza interior
  • Base en chapa inoxidable para reducir la adhesión de polvo
  • Fuelles multicapa y laberinto de chapa para proteger las guías lineales


Casos de aplicación
  • Diseñado para mecanizado de alta precisión y productividad de grafito, cerámica verde, composites de fibra de carbono y otros materiales duros‑frágiles o difíciles de mecanizar


Especificaciones técnicas
  • Modelo: UGC-500A｜B
  • Recorrido Ejes X/Y/Z: 500x400x230 mm
  • Dimensión mesa: 500x400 mm
  • Carga máxima mesa: 200 kg
  • Husillo ultrasónico: estándar
  • Diámetro del husillo: Φ100｜Φ120 mm
  • Velocidad máxima husillo (corto plazo): 40,000｜30,000 rpm
  • Velocidad máxima husillo (largo plazo): 32,000｜24,000 rpm
  • Potencia nominal: 8｜7.5 kW
  • Velocidad rápida X/Y/Z: 15/15/15 m/min
  • Velocidad de avance máx. X/Y/Z: 10/10/10 m/min
  • Precisión de posicionamiento X/Y/Z: 0.003 mm
  • Repetibilidad X/Y/Z: 0.002 mm
  • Tipo de almacén de herramientas: tipo paraguas
  • Capacidad de herramientas: 14｜12 (n.º de herramientas)
  • Peso total (incl. accesorios): 3,500 kg
  • Tamaño máquina (LxAnxAl): 1,805x1,890x2,350 mm
  • Control CNC: SIEMENS 828D-280
  • Protección: protección de tres capas
