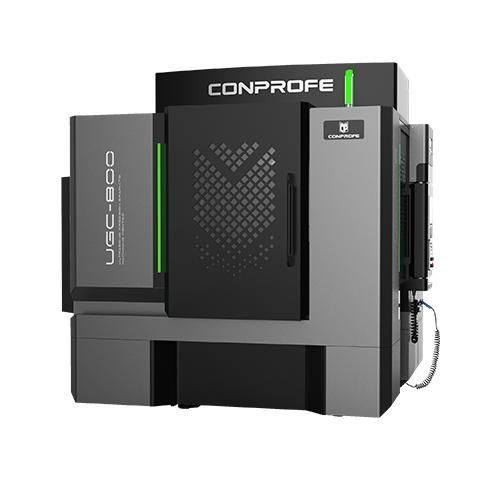

Centro de mecanizado CNC 3 ejes UGC-800
verticalpara cerámicamaterial compuesto reforzado con fibra de carbono

Centro de mecanizado CNC 3 ejes - UGC-800 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono
Centro de mecanizado CNC 3 ejes - UGC-800 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono
Centro de mecanizado CNC 3 ejes - UGC-800 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono - imagen - 2
Centro de mecanizado CNC 3 ejes - UGC-800 - Conprofe - vertical / para cerámica / material compuesto reforzado con fibra de carbono - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Material mecanizado
material compuesto reforzado con fibra de carbono, para cerámica
Estructura
de pórtico
Aplicaciones
para mecanizado grafito
Otras características
de alta potencia, de alta precisión, de gran rigidez, por ultrasonidos
Carrera X

800 mm
(31,5 in)

Carrera Y

800 mm
(31,5 in)

Carrera Z

300 mm
(11,81 in)

Velocidad de rotación

Mín.: 16.000 rpm
(100.531 rad.min-1)

Máx.: 40.000 rpm
(251.327 rad.min-1)

Potencia

6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)

Velocidad de avance del eje X

10 m/min

Velocidad de avance del eje Y

10 m/min

Velocidad de avance del eje Z

10 m/min

Carga máxima de la mesa

1.000 kg
(2.205 lb)

Precisión de colocación

0,003 mm
(0,00012 in)

Repetibilidad

0,002 mm
(0,00008 in)

Peso total

9.000 kg
(19.841,6 lb)

Longitud total

2.990 mm
(117,7 in)

Anchura total

2.935 mm
(115,6 in)

Altura total

2.875 mm
(113,2 in)

Descripción

Descripción del producto
  • Estructura de pórtico integrada y rígida con viga de gran sección y fundición optimizada por FEM para mayor rigidez y menor deformación.
  • Guías lineales de rodillo de alta rigidez y husillo síncrono de imanes permanentes de alta potencia; enfriador de agua de frecuencia variable para controlar la dilatación térmica del husillo.
  • Sellado integral: fuelles multicapa y laberintos de chapa en X/Y, fuelle anular en Z, armario eléctrico totalmente sellado con refrigeración climatizada, múltiples métodos de sellado en el husillo.
  • Protección del almacén de herramientas con fuelle blindado y función de soplado; extractor portátil y sistema de extracción de polvo de alta potencia con múltiples entradas; base de acero inoxidable para reducir la adhesión de polvo.


Puntos destacados
  • Diseño de pórtico para alta rigidez y estabilidad con cargas elevadas.
  • Estructura de fundición diseñada por FEM para minimizar vibraciones y deformaciones.
  • Opciones de husillo de alta velocidad y guías lineales de alta rigidez para mecanizado de precisión.
  • Enfriador de agua de frecuencia variable para un comportamiento térmico constante del husillo.
  • Extracción de polvo multipunto y herramientas de limpieza a bordo para limitar la contaminación al mecanizar materiales frágiles.


Casos de aplicación
  • Diseñado para el mecanizado de alta precisión y alta eficiencia de grafito, cerámica verde, compuestos de fibra de carbono y otros materiales duros y frágiles o de difícil mecanizado.


Parámetros técnicos
  • Artículo: UGC-800A｜B｜C
  • Recorrido X/Y/Z: 800 x 800 x 300 mm
  • Dimensión de la mesa: 850 x 850 mm
  • Carga máxima de la mesa: 1,000 kg
  • Husillo ultrasónico: estándar
  • Diámetro de husillo: Φ100｜Φ120｜Φ150 mm
  • Velocidad máxima del husillo (corta duración): 40,000｜30,000｜20,000 rpm
  • Velocidad máxima del husillo (larga duración): 32,000｜24,000｜16,000 rpm
  • Potencia nominal: 6｜7.5｜20 kW
  • Velocidad rápida X/Y/Z: 24/24/24 m/min
  • Velocidad máxima de avance X/Y/Z: 10/10/10 m/min
  • Precisión de posicionamiento X/Y/Z: 0.003 mm
  • Repetibilidad X/Y/Z: 0.002 mm
  • Tipo de almacén de herramientas: Disco｜Disco｜Cadena
  • Capacidad de herramientas: No ultrasónico: 24｜24｜40; Ultrasónico: 24｜24｜20
  • Peso total (incl. accesorios): 9,000 kg
  • Tamaño de la máquina (L x W x H): 2,990 x 2,935 x 2,875 mm
  • Controlador CNC: SIEMENS 828D-280
  • Protección: sellado de tres capas (fuelles, laberintos de chapa, flujo de aire en sobrepresión)


Especificaciones técnicas
  • Modelo: UGC-800
  • Recorrido X/Y/Z: 800 x 800 x 300 mm
  • Dimensión de la mesa: 850 x 850 mm
  • Carga máxima de la mesa: 1,000 kg
  • Opciones de diámetro de husillo: Φ100, Φ120, Φ150 mm
  • Velocidad máxima del husillo (corta duración): hasta 40,000 / 30,000 / 20,000 rpm
  • Velocidad máxima del husillo (larga duración): hasta 32,000 / 24,000 / 16,000 rpm
  • Potencia nominal del husillo: 6 / 7.5 / 20 kW
  • Velocidad rápida (X/Y/Z): 24 m/min cada una
  • Velocidad máxima de avance (X/Y/Z): 10 m/min cada una
  • Precisión de posicionamiento (X/Y/Z): 0.003 mm
  • Repetibilidad (X/Y/Z): 0.002 mm
  • Almacén de herramientas: tipos disco o cadena según variante
  • Capacidad de herramientas: No ultrasónico: 24 / 24 / 40; Ultrasónico: 24 / 24 / 20
  • Peso total (con accesorios): 9,000 kg
  • Huella máquina (L x W x H): 2,990 x 2,935 x 2,875 mm
  • Controlador CNC: SIEMENS 828D-280
  • Protección / Sellado: fuelles multicapa, laberintos de chapa, flujo de aire en sobrepresión, armario eléctrico sellado y refrigerado, múltiples métodos de sellado del husillo
