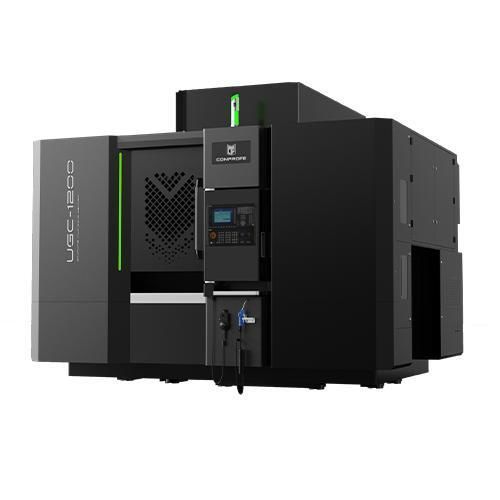

Centro de mecanizado CNC 3 ejes UGC-1200

verticalpara cerámicamaterial compuesto reforzado con fibra de carbono

Descripción general

• Estructura de pórtico integrada y rígida con viga transversal de gran sección para mayor rigidez estructural
• Estructura de fundición optimizada mediante análisis por elementos finitos (FEM) para minimizar deformaciones y controlar el comportamiento modal de piezas y conjunto
• Guías lineales de rodillos de alta rigidez; husillo eléctrico síncrono de imán permanente de alta potencia; enfriador de agua de frecuencia variable para estabilizar la dilatación térmica del husillo
• Estrategia de sellado integral:
  - Protección de ejes: X/Y: fuelles multicapa, laberinto de chapa y sellado por flujo de aire en sobrepresión; Z: fuelle anular
  - Magazin de herramientas: fuelle blindado totalmente cerrado con función de soplado para limpieza de portaherramientas
  - Armario eléctrico: totalmente sellado con tiras de sellado y refrigeración climatizada
  - Husillo: sellado en varias etapas incluyendo laberinto, flujo de aire en sobrepresión y anillos de sellado

Puntos destacados del producto

• Estructura de pórtico integrada con viga transversal de gran sección para mayor rigidez
• Fundición optimizada por FEM para reducir la deformación bajo carga
• Guía lineal de rodillos de alta rigidez combinada con husillo síncrono de imán permanente de alta potencia
• Enfriador de agua de frecuencia variable que mantiene condiciones térmicas constantes del husillo
• Gestión de polvo eficaz: extracción de alta potencia con múltiples tomas, limpieza interna portátil y base en acero inoxidable para reducir la adhesión de polvo
• Protección multicapa de ejes (fuelles de doble capa en X/Y, anular en Z) formando un laberinto de chapa para evitar la contaminación de las guías lineales

Casos de aplicación
Diseñado para el mecanizado de alta precisión y alta eficiencia de grafito, cerámica verde, composites de fibra de carbono y otros materiales frágiles o difíciles de mecanizar, así como metales.

Parámetros técnicos (tabla)
Item - UGC-1200A｜B｜C - Unidad
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Características / Especificaciones técnicas

• Modelo: UGC-1200 (variantes: UGC-1200A/B/C)
• Recorrido X/Y/Z: 800 × 1200 × 300 mm
• Dimensión de la mesa: 850 × 1250 mm
• Carga máxima de la mesa: 1000 kg
• Diámetros de husillo disponibles: Φ100, Φ120, Φ150 mm
• Velocidad máxima del husillo (corto plazo): 40.000 / 30.000 / 20.000 rpm (según variante)
• Velocidad máxima del husillo (largo plazo): 32.000 / 24.000 / 16.000 rpm (según variante)
• Potencia nominal del husillo: 6 / 7,5 / 20 kW (según variante)
• Desplazamiento rápido (X/Y/Z): 24 m/min
• Velocidad máxima de avance (X/Y/Z): 10 m/min
• Precisión de posicionamiento (X/Y/Z): 0,003 mm
• Repetibilidad (X/Y/Z): 0,002 mm
• Magazín de herramientas: tipo disco o tipo cadena según variante
• Capacidad de herramientas: No ultrasónica: 24/24/40; Ultrasónica: 24/24/20 (según variante)
• Peso total (con accesorios): 11.000 kg
• Dimensiones de la máquina (L×W×H): 2.990 × 3.770 × 2.900 mm
• Controlador CNC: SIEMENS 828D-280
• Protección: protección en tres capas con múltiples medidas de sellado para ejes, magazín de herramientas, armario eléctrico y husillo
