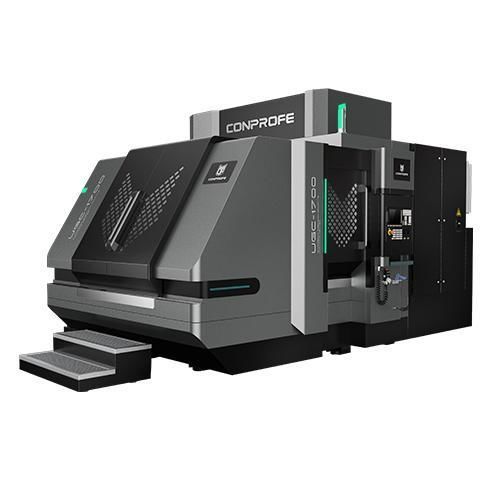

Centro de mecanizado CNC vertical UGC-1700

para cerámicamaterial compuesto reforzado con fibra de carbonode pórtico

Descripción del producto

• Estructura de pórtico integrada y rígida con viga transversal de gran sección diseñada para minimizar la deformación y ofrecer alta rigidez estructural.
• Estructura de piezas optimizada mediante análisis por elementos finitos (FEM) para controlar la deformación de componentes y de la máquina y su frecuencia natural.
• Guías lineales de rodillos de alta rigidez y husillo síncrono de imanes permanentes; enfriador de agua de frecuencia variable para estabilizar la dilatación térmica del husillo. Husillo ultrasónico estándar.
• Sellado y protección completos: fuelles multicapa y laberintos de chapa en ejes X/Y/Z, cambiador de herramientas cerrado con fuelle blindado y función de limpieza por soplado, armario eléctrico totalmente sellado con refrigeración climatizada y múltiples métodos de sellado del husillo.

Puntos destacados

• Estructura de pórtico integrada con viga transversal de gran sección para mayor rigidez.
• Diseño de fundición optimizado por FEM para minimizar la deformación bajo carga.
• Sistema de guía por rodillos lineales de alta rigidez y husillos de alta potencia (Φ100/Φ120/Φ150).
• Enfriador de agua de frecuencia variable para control térmico del husillo y sistema de extracción de polvo de alta potencia con múltiples entradas y limpieza manual interna.
• Protecciones con fuelles multicapa y laberintos de chapa para proteger las guías lineales de polvo y contaminación.

Casos de aplicación

• Diseñado para el mecanizado de alta precisión y alta eficiencia de grafito, cerámica verde, compuestos de fibra de carbono, materiales frágiles y duros, materiales compuestos y metales difíciles de cortar.

Parámetros técnicos (tabla)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Especificaciones técnicas

• Modelo: UGC-1700
• Estructura: Pórtico integrado rígido con viga transversal de gran sección
• Tipo de guía: Guía lineal de rodillos de alta rigidez
• Husillo: Husillo síncrono de imanes permanentes; husillo ultrasónico estándar
• Diámetros de husillo disponibles: Φ100, Φ120, Φ150
• Velocidades de husillo (corto/largo): hasta 40,000 / 32,000 rpm (según husillo)
• Potencias nominales: 6 / 7.5 / 20 kW
• Recorridos (X/Y/Z): 1,700 x 1,200 x 300 mm
• Dimensión de la mesa: 1,700 x 1,200 mm; carga máxima 1,500 kg
• Capacidad de herramientas: Sin ultrasonido hasta 24 / 24 / 40 según variante; configuraciones ultrasónicas hasta 24 / 24 / 20 según variante
• Controlador CNC: SIEMENS 828D-280
• Protección/estanqueidad: fuelles multicapa, laberintos de chapa, flujo de aire en sobrepresión, anillos de sellado, armario eléctrico sellado con refrigeración climatizada
• Peso de la máquina: 13,000 kg
• Dimensiones de la máquina (LxWxH): 4,660 x 3,350 x 2,910 mm
