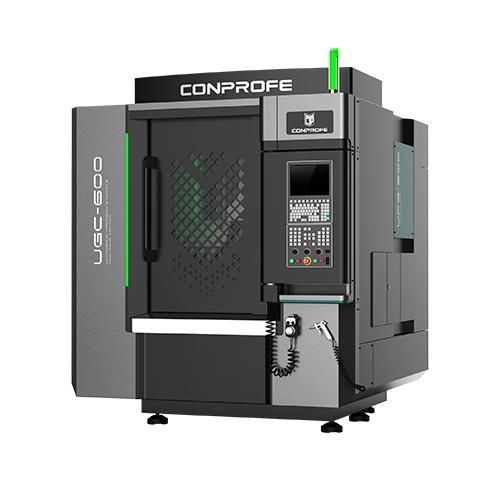

Centro de mecanizado CNC 3 ejes UGC-600

verticalpara cerámicamaterial compuesto reforzado con fibra de carbono

Descripción del producto

• Estructura de pórtico integrada y rígida con viga transversal de gran sección para estabilidad estructural
• Estructura de fundición optimizada mediante FEM para minimizar la deformación y mejorar la rigidez
• Guías lineales de rodillos de alta rigidez y husillo síncrono de imanes permanentes de alta potencia; chiller de agua de frecuencia variable para controlar la dilatación térmica del husillo
• Sistema de sellado integral:
  - Protección de tornillo y guías lineales: ejes X/Y con fuelles multicapa, laberinto de chapa y flujo de aire a presión positiva; eje Z con fuelle anular
  - Magazin de herramientas: fuelle blindado totalmente cerrado con soplado de aire para limpieza de portaherramientas
  - Armario eléctrico: totalmente sellado con tiras de estanqueidad y refrigeración acondicionada
  - Husillo: sellado en varias etapas incluyendo laberinto, flujo de aire a presión positiva y anillos de sellado

Puntos clave

• Estructura de pórtico integrada con viga de gran sección para alta rigidez
• Fundición optimizada por FEM para reducir deformaciones
• Husillo síncrono de imanes permanentes de alta potencia y guías lineales de rodillos de alta rigidez
• Chiller de agua de frecuencia variable para estabilizar la temperatura del husillo
• Sistema de extracción de polvo de alta capacidad con múltiples entradas; limpiador manual para canales internos; base de chapa inoxidable que reduce la adhesión del polvo
• Protecciones con fuelles multicapa y laberinto de chapa para evitar la contaminación de las guías lineales

Aplicaciones

• Diseñado para el mecanizado de alta precisión y alta eficiencia de grafito, cerámica verde, composites de fibra de carbono, materiales duros-frágiles y metales de difícil mecanizado

Parámetros técnicos
Item: UGC-600A｜B｜C
Recorrido Ejes X/Y/Z: 600 x 500 x 250 mm
Dimensión de la mesa: 620 x 560 mm
Carga máxima mesa: 300 kg
Husillo ultrasónico: Estándar
Diámetro de husillo: Φ100｜Φ120｜Φ150 mm
Velocidad máx. husillo (corto plazo): 40.000｜30.000｜20.000 rpm
Velocidad máx. husillo (largo plazo): 32.000｜24.000｜16.000 rpm
Potencia nominal: 6｜7.5｜20 kW
Velocidad rápida ejes X/Y/Z: 15/15/15 m/min
Velocidad máxima de avance ejes X/Y/Z: 10/10/10 m/min
Precisión de posicionamiento ejes X/Y/Z: 0,003 mm
Repetibilidad ejes X/Y/Z: 0,002 mm
Tipo de magazín: tipo paraguas
Capacidad de herramientas: 15｜13｜9 (n.º de herramientas)
Peso total (con accesorios): 5.000 kg
Tamaño máquina (LxAnxAl): 1.950 x 2.100 x 2.390 mm
Controlador CNC: SIEMENS 828D-280
Protección: protección en tres capas y fuelles multicapa
