Actuador piezoeléctrico lineal BBPXST-PL

100 Vmulticapasde cerámica

Descripción del producto

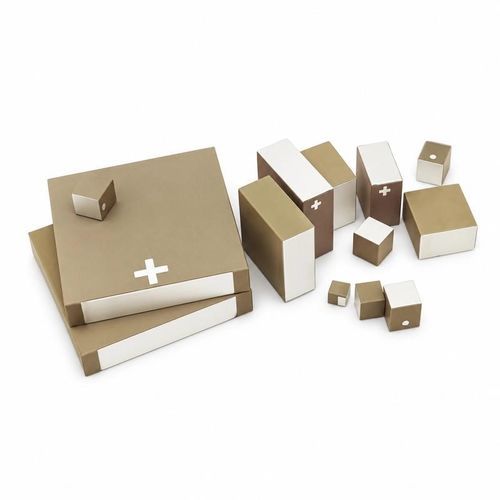

El BBPXST-PL emplea capas cerámicas alternadas y electrodos internos para generar un movimiento axial micrométrico cuando se aplica una tensión de excitación.

Construcción y opciones

• Electrodos de terminación lateral que conectan los electrodos internos; las caras restantes tienen aislamiento cerámico.
• Una cruz en el lateral identifica la polaridad positiva.
• Las dimensiones y la tensión de excitación se pueden personalizar.

Especificaciones disponibles
Tensión de excitación: 45 V
Tensión de excitación | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
45 V | 2.0 × 2.0 × 2.0 mm | 215 nF | 540 kHz | 2.0 µm | 160 N

Tensión de excitación: 75 V
Tensión de excitación | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
75 V | 0.9 × 0.9 × 0.8 mm | 9.0 nF | 1350 kHz | 0.7 µm | 32 N
75 V | 0.9 × 0.9 × 1.5 mm | 15.0 nF | 850 kHz | 1.1 µm | 32 N
75 V | 3.0 × 3.0 × 2.0 mm | 260 nF | 450 kHz | 2.0 µm | 360 N
75 V | 5.0 × 5.0 × 2.1 mm | 840 nF | 340 kHz | 2.3 µm | 1000 N
75 V | 5.0 × 5.0 × 2.4 mm | 950 nF | 315 kHz | 2.8 µm | 1000 N

Tensión de excitación: 100 V
Tensión de excitación | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
100 V | 1.5 × 1.5 × 1.0 mm | 13.5 nF | 920 kHz | 1.0 µm | 90 N
100 V | 2.0 × 2.0 × 2.0 mm | 50 nF | 560 kHz | 2.0 µm | 160 N
100 V | 3.0 × 3.0 × 2.0 mm | 135 nF | 450 kHz | 2.2 µm | 360 N
100 V | 3.0 × 3.0 × 3.0 mm | 150 nF | 360 kHz | 3.3 µm | 360 N
100 V | 5.0 × 5.0 × 2.0 mm | 350 nF | 320 kHz | 2.2 µm | 1000 N
100 V | 5.0 × 5.0 × 2.7 mm | 480 nF | 290 kHz | 3.0 µm | 1000 N

Tensión de excitación: 120 V
Tensión de excitación | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
120 V | 3.0 × 3.0 × 2.0 mm | 70 nF | 440 kHz | 2.2 µm | 360 N
120 V | 5.0 × 5.0 × 2.88 mm | 330 nF | 280 kHz | 3.2 µm | 1000 N

Tensión de excitación: 150 V
Tensión de excitación | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
150 V | 2.0 × 2.0 × 2.0 mm | 22 nF | 560 kHz | 2.0 µm | 160 N
150 V | 2.0 × 3.0 × 2.0 mm | 40 nF | 540 kHz | 2.0 µm | 240 N
150 V | 2.5 × 2.5 × 2.3 mm | 45 nF | 470 kHz | 2.3 µm | 250 N
150 V | 3.0 × 3.0 × 2.0 mm | 60 nF | 450 kHz | 2.2 µm | 360 N
150 V | 3.0 × 3.0 × 3.0 mm | 90 nF | 355 kHz | 3.5 µm | 360 N
150 V | 5.0 × 5.0 × 2.0 mm | 225 nF | 310 kHz | 2.5 µm | 1000 N
150 V | 5.0 × 5.0 × 3.0 mm | 315 nF | 270 kHz | 3.6 µm | 1000 N
150 V | 7.0 × 7.0 × 2.0 mm | 390 nF | 225 kHz | 2.2 µm | 1960 N
150 V | 7.0 × 7.0 × 3.0 mm | 620 nF | 220 kHz | 3.4 µm | 1960 N
150 V | 10.0 × 10.0 × 2.0 mm | 800 nF | 165 kHz | 2.1 µm | 4000 N
150 V | 10.0 × 10.0 × 2.7 mm | 1000 nF | 150 kHz | 3.0 µm | 4000 N
150 V | 10.0 × 10.0 × 3.0 mm | 1.2 µF | 160 kHz | 3.5 µm | 4000 N
150 V | 14.0 × 14.0 × 2.7 mm | 2.2 µF | 120 kHz | 3.0 µm | 9600 N
150 V | 14.0 × 14.0 × 3.0 mm | 2.6 µF | 110 kHz | 3.5 µm | 9600 N

Uso y selección

• Cada fila representa una configuración. Seleccione tensión, desplazamiento, frecuencia y fuerza junto.
• El desplazamiento real depende de la tensión de excitación, la carga y el montaje. Evite impactos, flexión y esfuerzos concentrados durante el ensamblaje.
• Para vacío o entornos especiales, confirme la idoneidad de los conductores, el pegado y el encapsulado.

Especificaciones técnicas

• Modelo: BBPXST-PL
• Marca: Hurricane PZT
• Construcción: Cerámica multicapa con capas cerámicas alternadas y electrodos internos; electrodos de terminación lateral; aislamiento cerámico en las caras restantes; polaridad positiva marcada con una cruz.
• Tensiones de excitación disponibles (ejemplos): 45 V, 75 V, 100 V, 120 V, 150 V (múltiples opciones de dimensión/configuración por tensión).
• Rango de dimensiones (ejemplos): desde 0.9 × 0.9 × 0.8 mm hasta 14.0 × 14.0 × 3.0 mm.
• Rango de capacitancia (ejemplos): desde ~9.0 nF hasta varios µF (p. ej. 2.6 µF).
• Rango de frecuencia (ejemplos): ~150 kHz hasta ~1350 kHz según la configuración.
• Rango de desplazamiento nominal (ejemplos): ~0.7 µm hasta ~3.6 µm (±15% según especificación).
• Rango de fuerza máxima generada (ejemplos): ~32 N hasta ~9600 N según tamaño y tensión.
• Personalización: Las dimensiones y la tensión de excitación pueden adaptarse a los requisitos de la aplicación.
