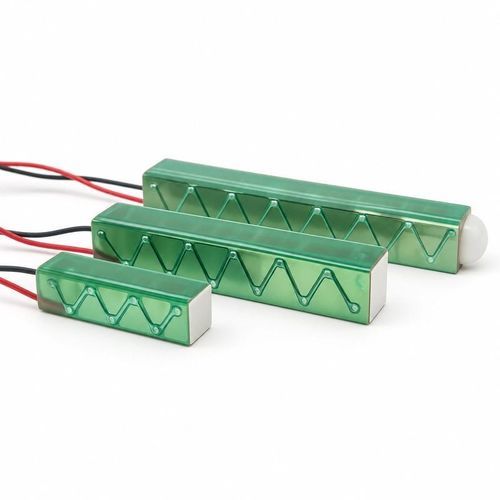

Actuador piezoeléctrico lineal BBPXMS-PL100 V101 V...300 Vpara aplicaciones industriales
Añadir a mis favoritos
Añadir al comparador
Características
- Movimiento
- lineal
- Voltaje
- 100 V, 101 V...300 V
- Otras características
- para aplicaciones industriales, de cerámica, multicapas
- Carrera
Máx.: 0,1 mm
(0,004 in)Mín.: 0,005 mm
(0 in)- Esfuerzo
Máx.: 4 kN
Mín.: 0,16 kN
Descripción
Resumen del producto
El BBPXMS-PL utiliza chips cerámicos multicapa apilados axialmente y unidos con epoxi para generar microdesplazamiento axial. Las configuraciones cubren una gama de desplazamientos, frecuencias y fuerzas de salida adecuadas para posicionamiento y actuación de precisión en aplicaciones industriales.
Construcción y opciones
Especificaciones disponibles
Tensión de accionamiento: 75 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
75 V | 3.0 × 3.0 × 18.8 mm | 2.25 µF | 65 kHz | 18.0 µm | 360 N
75 V | 3.0 × 3.0 × 31.0 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 10.5 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 18.0 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 23.0 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 39.8 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N
75 V | 3.0 × 3.0 × 32.2 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 12.6 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 20.1 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 25.1 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 41.9 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N
Tensión de accionamiento: 100 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
100 V | 2.0 × 2.0 × 10.9 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 10.9 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 20.9 mm | 1.25 µF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 31.0 mm | 1.85 µF | 40 kHz | 31.5 µm | 360 N
100 V | 2.0 × 2.0 × 11.5 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 12.0 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 22.1 mm | 1250 nF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 32.2 mm | 1850 nF | 40 kHz | 31.5 µm | 360 N
Tensión de accionamiento: 120 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
120 V | 7.0 × 7.0 × 36.0 mm | 7.2 µF | 35 kHz | 38.0 µm | 1960 N
Tensión de accionamiento: 150 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
150 V | 2.0 × 2.0 × 10.9 mm | 110 nF | 115 kHz | 9.5 µm | 160 N
150 V | 2.5 × 2.5 × 5.0 mm | 100 nF | 250 kHz | 5.2 µm | 250 N
150 V | 2.5 × 2.5 × 10.0 mm | 175 nF | 130 kHz | 9.2 µm | 250 N
150 V | 2.5 × 2.5 × 19.4 mm | 360 nF | 68 kHz | 19.0 µm | 250 N
150 V | 3.0 × 3.0 × 5.0 mm | 130 nF | 265 kHz | 4.8 µm | 360 N
150 V | 3.0 × 3.0 × 7.0 mm | 180 nF | 192 kHz | 6.8 µm | 360 N
150 V | 3.0 × 3.0 × 9.0 mm | 250 nF | 140 kHz | 9.5 µm | 360 N
150 V | 3.0 × 3.0 × 10.0 mm | 275 nF | 132 kHz | 11.0 µm | 360 N
150 V | 3.0 × 3.0 × 18.8 mm | 530 nF | 65 kHz | 19.8 µm | 360 N
150 V | 3.0 × 3.0 × 31.0 mm | 930 nF | 40 kHz | 33.0 µm | 360 N
150 V | 5.0 × 5.0 × 9.0 mm | 650 nF | 140 kHz | 9.5 µm | 1000 N
150 V | 5.0 × 5.0 × 10.0 mm | 800 nF | 126 kHz | 10.0 µm | 1000 N
150 V | 5.0 × 5.0 × 12.0 mm | 850 nF | 105 kHz | 12.0 µm | 1000 N
150 V | 5.0 × 5.0 × 18.0 mm | 1.5 µF | 70 kHz | 20.0 µm | 1000 N
150 V | 5.0 × 5.0 × 20.0 mm | 1.6 µF | 65 kHz | 21.0 µm | 1000 N
150 V | 5.0 × 5.0 × 36.0 mm | 3.0 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 38.0 mm | 3.3 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 40.0 mm | 3.2 µF | 32 kHz | 43.0 µm | 1000 N
150 V | 5.0 × 5.0 × 48.0 mm | 4.2 µF | 26 kHz | 50.0 µm | 1000 N
150 V | 5.0 × 5.0 × 50.0 mm | 4.1 µF | 25 kHz | 55.0 µm | 1000 N
150 V | 7.0 × 7.0 × 9.0 mm | 1.4 µF | 130 kHz | 8.5 µm | 1960 N
150 V | 7.0 × 7.0 × 18.0 mm | 2.9 µF | 70 kHz | 19.0 µm | 1960 N
150 V | 7.0 × 7.0 × 20.0 mm | 3.2 µF | 62 kHz | 21.0 µm | 1960 N
150 V | 7.0 × 7.0 × 30.0 mm | 4.6 µF | 42 kHz | 32.0 µm | 1960 N
150 V | 7.0 × 7.0 × 36.0 mm | 6.0 µF | 35 kHz | 38.0 µm | 1960 N
150 V | 7.0 × 7.0 × 45.0 mm | 7.2 µF | 27 kHz | 50.0 µm | 1960 N
150 V | 7.0 × 7.0 × 50.0 mm | 8.5 µF | 24 kHz | 55.0 µm | 1960 N
150 V | 7.0 × 7.0 × 90.0 mm | 15.5 µF | 14 kHz | 100.0 µm | 1960 N
150 V | 10.0 × 10.0 × 18.0 mm | 6.0 µF | 65 kHz | 20.0 µm | 4000 N
150 V | 10.0 × 10.0 × 36.0 mm | 13.0 µF | 34 kHz | 40.0 µm | 4000 N
150 V | 10.0 × 10.0 × 45.0 mm | 15.0 µF | 15 kHz | 50.0 µm | 4000 N
Uso y selección
Especificaciones técnicas
El BBPXMS-PL utiliza chips cerámicos multicapa apilados axialmente y unidos con epoxi para generar microdesplazamiento axial. Las configuraciones cubren una gama de desplazamientos, frecuencias y fuerzas de salida adecuadas para posicionamiento y actuación de precisión en aplicaciones industriales.
Construcción y opciones
- Aislamiento lateral cerámico y envoltura con cinta Kapton®; los conductores estándar tienen aproximadamente 75 mm de longitud.
- Tapas de cerámica disponibles en forma plana o hemisférica.
- Dimensiones, tensión de accionamiento y recubrimiento superficial personalizables.
Especificaciones disponibles
Tensión de accionamiento: 75 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
75 V | 3.0 × 3.0 × 18.8 mm | 2.25 µF | 65 kHz | 18.0 µm | 360 N
75 V | 3.0 × 3.0 × 31.0 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 10.5 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 18.0 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 23.0 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 39.8 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N
75 V | 3.0 × 3.0 × 32.2 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 12.6 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 20.1 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 25.1 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 41.9 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N
Tensión de accionamiento: 100 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
100 V | 2.0 × 2.0 × 10.9 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 10.9 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 20.9 mm | 1.25 µF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 31.0 mm | 1.85 µF | 40 kHz | 31.5 µm | 360 N
100 V | 2.0 × 2.0 × 11.5 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 12.0 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 22.1 mm | 1250 nF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 32.2 mm | 1850 nF | 40 kHz | 31.5 µm | 360 N
Tensión de accionamiento: 120 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
120 V | 7.0 × 7.0 × 36.0 mm | 7.2 µF | 35 kHz | 38.0 µm | 1960 N
Tensión de accionamiento: 150 V
Tensión | Dimensiones — Largo × ancho × alto | Capacitancia ±15% | Frecuencia | Desplazamiento nominal ±15% | Fuerza máxima generada
150 V | 2.0 × 2.0 × 10.9 mm | 110 nF | 115 kHz | 9.5 µm | 160 N
150 V | 2.5 × 2.5 × 5.0 mm | 100 nF | 250 kHz | 5.2 µm | 250 N
150 V | 2.5 × 2.5 × 10.0 mm | 175 nF | 130 kHz | 9.2 µm | 250 N
150 V | 2.5 × 2.5 × 19.4 mm | 360 nF | 68 kHz | 19.0 µm | 250 N
150 V | 3.0 × 3.0 × 5.0 mm | 130 nF | 265 kHz | 4.8 µm | 360 N
150 V | 3.0 × 3.0 × 7.0 mm | 180 nF | 192 kHz | 6.8 µm | 360 N
150 V | 3.0 × 3.0 × 9.0 mm | 250 nF | 140 kHz | 9.5 µm | 360 N
150 V | 3.0 × 3.0 × 10.0 mm | 275 nF | 132 kHz | 11.0 µm | 360 N
150 V | 3.0 × 3.0 × 18.8 mm | 530 nF | 65 kHz | 19.8 µm | 360 N
150 V | 3.0 × 3.0 × 31.0 mm | 930 nF | 40 kHz | 33.0 µm | 360 N
150 V | 5.0 × 5.0 × 9.0 mm | 650 nF | 140 kHz | 9.5 µm | 1000 N
150 V | 5.0 × 5.0 × 10.0 mm | 800 nF | 126 kHz | 10.0 µm | 1000 N
150 V | 5.0 × 5.0 × 12.0 mm | 850 nF | 105 kHz | 12.0 µm | 1000 N
150 V | 5.0 × 5.0 × 18.0 mm | 1.5 µF | 70 kHz | 20.0 µm | 1000 N
150 V | 5.0 × 5.0 × 20.0 mm | 1.6 µF | 65 kHz | 21.0 µm | 1000 N
150 V | 5.0 × 5.0 × 36.0 mm | 3.0 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 38.0 mm | 3.3 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 40.0 mm | 3.2 µF | 32 kHz | 43.0 µm | 1000 N
150 V | 5.0 × 5.0 × 48.0 mm | 4.2 µF | 26 kHz | 50.0 µm | 1000 N
150 V | 5.0 × 5.0 × 50.0 mm | 4.1 µF | 25 kHz | 55.0 µm | 1000 N
150 V | 7.0 × 7.0 × 9.0 mm | 1.4 µF | 130 kHz | 8.5 µm | 1960 N
150 V | 7.0 × 7.0 × 18.0 mm | 2.9 µF | 70 kHz | 19.0 µm | 1960 N
150 V | 7.0 × 7.0 × 20.0 mm | 3.2 µF | 62 kHz | 21.0 µm | 1960 N
150 V | 7.0 × 7.0 × 30.0 mm | 4.6 µF | 42 kHz | 32.0 µm | 1960 N
150 V | 7.0 × 7.0 × 36.0 mm | 6.0 µF | 35 kHz | 38.0 µm | 1960 N
150 V | 7.0 × 7.0 × 45.0 mm | 7.2 µF | 27 kHz | 50.0 µm | 1960 N
150 V | 7.0 × 7.0 × 50.0 mm | 8.5 µF | 24 kHz | 55.0 µm | 1960 N
150 V | 7.0 × 7.0 × 90.0 mm | 15.5 µF | 14 kHz | 100.0 µm | 1960 N
150 V | 10.0 × 10.0 × 18.0 mm | 6.0 µF | 65 kHz | 20.0 µm | 4000 N
150 V | 10.0 × 10.0 × 36.0 mm | 13.0 µF | 34 kHz | 40.0 µm | 4000 N
150 V | 10.0 × 10.0 × 45.0 mm | 15.0 µF | 15 kHz | 50.0 µm | 4000 N
Uso y selección
- Cada fila representa una configuración. Seleccione tensión, desplazamiento, frecuencia y fuerza conjuntamente.
- El desplazamiento real depende de la tensión de accionamiento, la carga y el montaje. Evite impactos, flexión y esfuerzos concentrados durante el ensamblaje.
- Para vacío o entornos especiales, confirme la idoneidad de los conductores, el pegado y el encapsulado.
- Aplique las cargas a lo largo del eje, evitando cargas excéntricas y esfuerzos cortantes. Adapte la tapa final al arreglo de contacto.
Especificaciones técnicas
- Modelo: BBPXMS-PL (actuador piezoeléctrico apilado multicapa cuadrado)
- Tensiones de accionamiento disponibles: 75 V, 100 V, 120 V, 150 V
- Rango de dimensiones de ejemplo: desde 2.0 × 2.0 × ~5.0 mm hasta 10.0 × 10.0 × 93.5 mm (configuraciones listadas)
- Rango de capacitancia (ejemplos): ~100 nF hasta ~16 µF según la configuración
- Rango de frecuencia (ejemplos): ~14 kHz hasta ~265 kHz según la configuración
- Rango de desplazamiento nominal (ejemplos): ~4.8 µm hasta 100.0 µm (±15%) según la configuración
- Fuerza máxima generada: configuraciones desde 160 N hasta 4000 N (según tamaño/serie)
- Construcción: chips cerámicos multicapa apilados axialmente, unidos con epoxi
- Aislamiento/envoltura: aislamiento lateral cerámico y cinta Kapton®
- Opciones de tapa final: plana o hemisférica
- Longitud estándar de conductores: aprox. 75 mm (conductores, recubrimientos, dimensiones personalizables)
