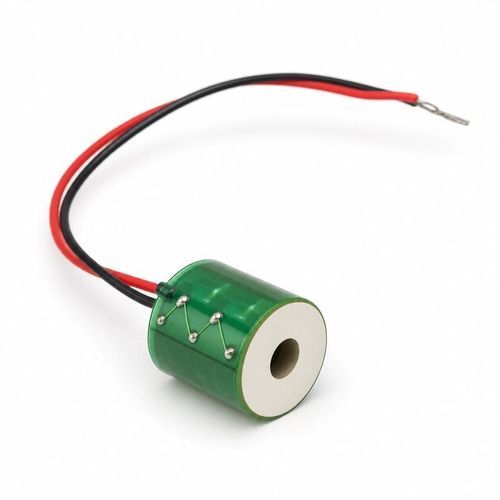

Actuador piezoeléctrico lineal BBPXMS-RG101 V...300 Vmulticapasde cerámica
Añadir a mis favoritos
Añadir al comparador
Características
- Movimiento
- lineal
- Voltaje
- 101 V...300 V
- Otras características
- multicapas, de cerámica
- Carrera
0,015 mm
(0,001 in)- Esfuerzo
4,52 kN
Descripción
Descripción del producto
El BBPXMS-RG utiliza chips cerámicos multicapa apilados axialmente y unidos con epoxi para generar micromovimiento axial.
Construcción y opciones
Especificaciones disponibles
Uso y selección
Especificaciones técnicas
El BBPXMS-RG utiliza chips cerámicos multicapa apilados axialmente y unidos con epoxi para generar micromovimiento axial.
Construcción y opciones
- Aislamiento lateral cerámico y envoltura con cinta Kapton®; los cables estándar miden aproximadamente 75 mm.
- Tapas finales cerámicas disponibles en formas planas o hemisféricas.
- Las dimensiones, la tensión de accionamiento y el recubrimiento superficial pueden personalizarse.
Especificaciones disponibles
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Desplazamiento nominal 9.5 µm — Fuerza máxima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Desplazamiento nominal 9.0 µm — Fuerza máxima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Desplazamiento nominal 15 µm — Fuerza máxima 4520 N
Uso y selección
- Cada fila representa una configuración. Seleccione conjuntamente tensión, desplazamiento, frecuencia y fuerza.
- El desplazamiento real depende de la tensión de accionamiento, la carga y el montaje. Evite impactos, flexión y tensiones concentradas durante el ensamblaje.
- Para vacío o entornos especiales, confirme la idoneidad de los cables, el pegado y la encapsulación.
- Aplique cargas a lo largo del eje, evitando cargas excéntricas y fuerzas de corte. Ajuste la tapa final a la disposición de contacto.
Especificaciones técnicas
- Model: BBPXMS-RG
- Construcción: chips cerámicos multicapa apilados axialmente, unidos con epoxi
- Aislamiento/envoltura: aislamiento lateral cerámico; envoltura con cinta Kapton®
- Longitud estándar de los cables: aproximadamente 75 mm
- Opciones de tapa final: tapas finales cerámicas planas o hemisféricas
- Personalización: dimensiones, tensión de accionamiento y recubrimiento de superficie personalizables
- Configuraciones disponibles:
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Desplazamiento nominal 9.5 µm — Fuerza máxima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Desplazamiento nominal 9.0 µm — Fuerza máxima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Desplazamiento nominal 15 µm — Fuerza máxima 4520 N
- Notas de selección: especifique dimensiones, tensión de accionamiento, desplazamiento objetivo, carga, frecuencia de operación, montaje y entorno al realizar el pedido
