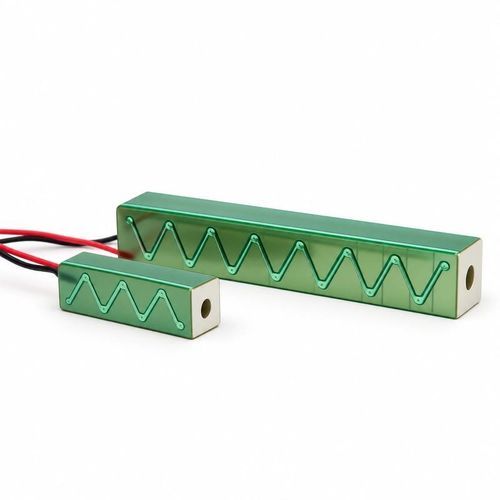

Actuador piezoeléctrico lineal BBPXMS-PH

101 V...300 Vpara aplicaciones industrialesde cerámica

Descripción del producto
El BBPXMS-PH es un actuador de apilamiento piezoeléctrico multicapa de perfil cuadrado con orificio central. Chips cerámicos multicapa se apilan axialmente y se unen con epoxi para generar micromovimientos axiales controlados, adecuados para posicionamiento de precisión y accionamiento dinámico en entornos industriales.

Construcción y opciones

• Aislamiento lateral cerámico con envoltura de cinta Kapton®; los cables estándar miden aproximadamente 75 mm.
• Tapas finales cerámicas disponibles en formas planas u hemisféricas según la geometría de contacto.
• Dimensiones, tensión de alimentación y recubrimiento superficial personalizables según la aplicación.

Especificaciones disponibles
150 V | 5,0 × 5,0 × 9,0 mm; Ø2 mm orificio | 0,56 µF | 140 kHz | 7,0 µm | 114 N
150 V | 5,0 × 5,0 × 25,0 mm; Ø2 mm orificio | 1,3 µF | 52 kHz | 20,0 µm | 40,0 N
150 V | 5,0 × 5,0 × 50,0 mm; Ø2 mm orificio | 2,7 µF | 26 kHz | 40,0 µm | 20,0 N
150 V | 7,0 × 7,0 × 45,0 mm; Ø3 mm orificio | 5,5 µF | 30 kHz | 40,0 µm | 40,0 N

Uso y selección

• Cada línea corresponde a una configuración; seleccione conjuntamente tensión, desplazamiento, frecuencia y fuerza.
• El desplazamiento real depende de la tensión aplicada, la precarga y el montaje. Evite impactos, flexión y esfuerzos concentrados durante el ensamblaje.
• Para vacío o entornos especiales, confirme la idoneidad de los cables, el pegado y la encapsulación.
• Aplique las cargas estrictamente en el eje para evitar cargas excéntricas y esfuerzos de corte; adapte la tapa final a la disposición de contacto.

Especificaciones técnicas

• Modelo: BBPXMS-PH
• Tipo de producto: Actuador de pila piezoeléctrica multicapa cuadrado con orificio central
• Construcción de la pila: Chips cerámicos multicapa apilados axialmente y unidos con epoxi
• Aislamiento lateral: Aislamiento cerámico con envoltura de cinta Kapton®
• Longitud estándar de los cables: Aproximadamente 75 mm
• Tapas finales: Opciones planas u hemisféricas
• Personalización: Dimensiones, tensión de alimentación y recubrimiento superficial configurables
• Tolerancia de capacidad: ±15%
• Tolerancia de desplazamiento nominal: ±15%
• Configuración A: 150 V — 5,0 × 5,0 × 9,0 mm; Ø2 mm orificio; 0,56 µF; 140 kHz; 7,0 µm; 114 N
• Configuración B: 150 V — 5,0 × 5,0 × 25,0 mm; Ø2 mm orificio; 1,3 µF; 52 kHz; 20,0 µm; 40,0 N
• Configuración C: 150 V — 5,0 × 5,0 × 50,0 mm; Ø2 mm orificio; 2,7 µF; 26 kHz; 40,0 µm; 20,0 N
• Configuración D: 150 V — 7,0 × 7,0 × 45,0 mm; Ø3 mm orificio; 5,5 µF; 30 kHz; 40,0 µm; 40,0 N
• Guía de selección: Indique dimensiones, tensión de alimentación, desplazamiento requerido, carga, frecuencia de operación, montaje y entorno al seleccionar.
