Actuador piezoeléctrico lineal BBPXST-PH101 V...300 Vmulticapas
Añadir a mis favoritos
Añadir al comparador
Características
- Movimiento
- lineal
- Voltaje
- 101 V...300 V
- Otras características
- multicapas
- Carrera
Máx.: 0,003 mm
(0 in)Mín.: 0,002 mm
(0 in)- Esfuerzo
Máx.: 1,6 kN
Mín.: 0,8 kN
Descripción
Descripción del producto

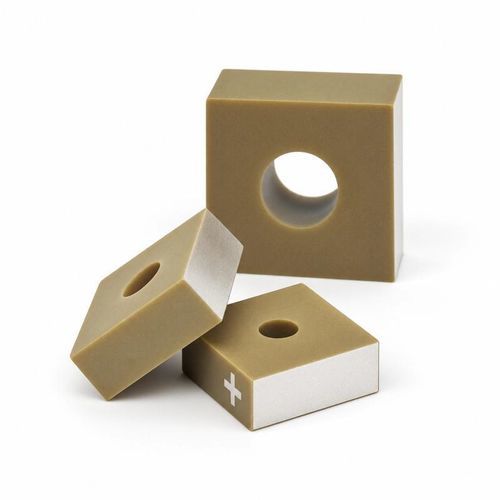

El BBPXST-PH es un actuador piezoeléctrico multicapa que emplea capas cerámicas alternadas y electrodos internos para generar micromovimientos axiales al aplicar una tensión de accionamiento. Cuerpo cuadrado con orificio central para integración mecánica.
Construcción y opciones
Especificaciones disponibles
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm orificio | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm orificio | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm orificio | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm orificio | 440 nF | 430 kHz | 3.0 µm | 1600 N
Uso y selección
Características / especificaciones técnicas
El BBPXST-PH es un actuador piezoeléctrico multicapa que emplea capas cerámicas alternadas y electrodos internos para generar micromovimientos axiales al aplicar una tensión de accionamiento. Cuerpo cuadrado con orificio central para integración mecánica.
Construcción y opciones
- Electrodos de terminación laterales que conectan los electrodos internos; los lados restantes tienen aislamiento cerámico.
- Una cruz en el lateral identifica la polaridad positiva.
- Se pueden personalizar las dimensiones y la tensión de accionamiento según los requisitos.
Especificaciones disponibles
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm orificio | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm orificio | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm orificio | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm orificio | 440 nF | 430 kHz | 3.0 µm | 1600 N
Uso y selección
- Cada fila corresponde a una configuración. Seleccione conjuntamente tensión, desplazamiento nominal, frecuencia y fuerza requerida.
- El desplazamiento real depende de la tensión aplicada, la carga y las condiciones de montaje. Evite impactos, flexiones y concentraciones de esfuerzo durante el montaje.
- Para vacío o entornos especiales, confirme la idoneidad de los conductores, adhesivos y encapsulados.
Características / especificaciones técnicas
- Model: BBPXST-PH
- Construcción: Cerámica multicapa con capas alternadas y electrodos internos; electrodos de terminación laterales; aislamiento cerámico en las caras restantes
- Polaridad: Cruz lateral que identifica la polaridad positiva
- Personalización: Dimensiones y tensión de accionamiento personalizables
- Configuraciones (Tensión / Dimensiones; orificio / Capacitancia / Frecuencia / Desplazamiento nominal / Fuerza máxima generada):
- 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
- 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
- 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
- 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
