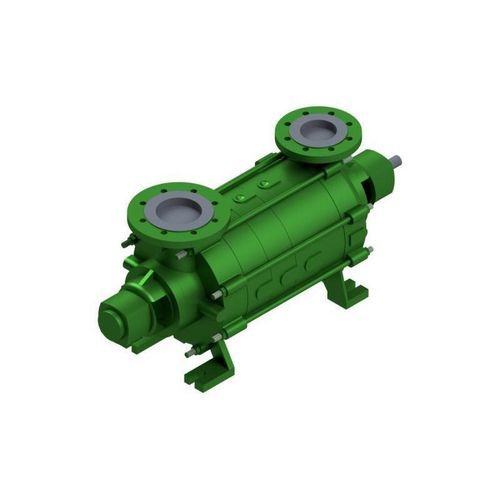

Bomba centrífuga HZS

para petróleode combustiblepara hidrocarburos

Descripción
La Type HZS es una bomba centrífuga autoaspirante, de una o varias etapas, con cierre de eje (lubricación: grasa). Está diseñada para montaje horizontal y puede funcionar en rotación derecha o izquierda, adecuada para aplicaciones industriales que requieren autoaspiración y elevadas alturas de impulsión.

Ventilación / Funcionamiento
El sistema de ventilación funciona según el principio de una bomba de canal lateral. Al arrancar, el líquido en la bomba se combina con el aire de la línea de succión formando una mezcla líquido-gas; el impulsor de ventilación conduce la porción de aire hacia la boquilla de descarga. La disposición del elemento de ventilación en el lado de presión asegura una ventilación completa de la línea de succión y la carcasa de la bomba.

Optimización para bajos valores NPSH
Para obtener bajos valores de NPSH, la columna de aspiración se diseña como una espiral de entrada y el impulsor en el lado de aspiración presenta una sección de entrada ampliada para mejorar el cebado.

Construcción y rodamientos
La compensación de empuje axial se realiza mediante taladros de alivio y orificios de estrangulamiento; los anillos de desgaste son estándar en aspiración y presión. El eje de la bomba se apoya en un rodamiento de bolas cilíndrico y un rodamiento de bolas de contacto angular a doble cara. Lubricación: grasa.

Aplicaciones

• oil & gas
• química
• petroquímica
• offshore
• tecnología naval / marítima
• equipos de abastecimiento & aviación
• almacenamiento en tanques / tank farms
• energías renovables / ingeniería ambiental

Notas
* mayores presiones y temperaturas bajo petición
** según tamaño y velocidad

Características / especificaciones técnicas

• Q máx.: 600 m³/h [2640 g.p.m.]**
• H máx.: 500 m [1640 ft]**
• Presión de servicio: 16 bar [232 psi]*
• Temperatura: 100 °C [212 °F]*
• Velocidad máxima: 2950 min−1
• Junta / cierre mecánico: cierre mecánico
• Instalación: horizontal
• Autoaspirante: sí
• Rodamientos: rodamiento de bolas cilíndrico + rodamiento de bolas de contacto angular doble cara
• Lubricación: grasa
• Materiales: hierro esferoidal / acero fundido
• Normas: API 610, ISO 5199
• Protección contra explosiones: categoría 2 / zona 1
