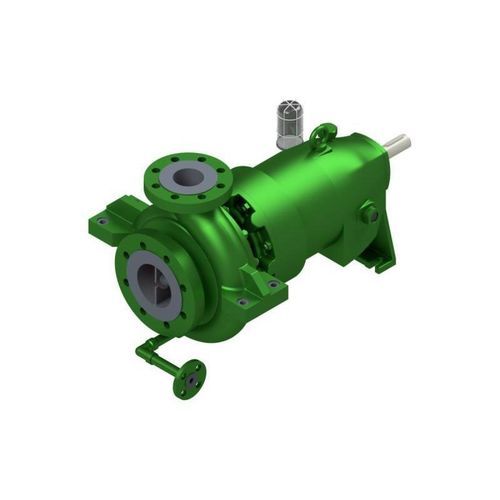

Bomba centrífuga de voluta PRM

para hidrocarburosde aceitepara productos químicos

Descripción del producto
El tipo PRM es una bomba de carcasa en espiral en ejecución de proceso con accionamiento magnético según API 685. La bomba dispone de un acoplamiento magnético permanente; la carcasa de contención sella herméticamente el medio bombeado. Un caudal de circulación interno evacua el calor generado por las pérdidas por corrientes parásitas. La carcasa en espiral tiene apoyos incorporados para la suspensión del eje medio y un vaciado soldado y bridadо. El equilibrado del empuje axial se realiza mediante orificios de alivio, álabes traseros u otras medidas. Los anillos de desgaste son estándar en aspiración y descarga. El eje de la bomba se apoya en cojinetes deslizantes de SiC del lado producto; el eje de accionamiento va apoyado en rodamientos lubricados con aceite.

Aplicaciones

• Petróleo y Gas
• Química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Abastecimiento & Aviación
• Almacenamiento en tanques / Parques de tanques
• Energías renovables / Tecnología ambiental

Datos técnicos

• Q máx.: 1400 m³/h (dependiendo del tamaño y la velocidad)
• H máx.: 250 m (dependiendo del tamaño y la velocidad)
• Presión de servicio: 40 bar (presiones mayores bajo petición)
• Temperatura: 300 °C (temperaturas superiores bajo petición)
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético
• Instalación: horizontal
• Autoaspirante: sí
• Rodamientos: rodamientos; lado producto cojinetes deslizantes SiC
• Lubricación: aceite
• Materiales: duplex, aleaciones a base de Ni, acero fundido austenítico
• Nombres normativos: API 685
• Protección Ex: Categoría 2 / Zona 1

Modelo / Especificaciones técnicas

• Modelo: PRM
• Caudal (Q máx.): 1400 m³/h
• Altura (H máx.): 250 m
• Presión de servicio: 40 bar
• Temp. máx.: 300 °C
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético permanente (confinamiento hermético mediante carcasa de contención)
• Rodamientos: cojinetes deslizantes SiC (lado bomba), rodamientos lubricados con aceite (accionamiento)
• Instalación: horizontal
• Materiales: duplex, aleaciones base níquel, acero fundido austenítico
• Norma: API 685
• Protección Ex: Categoría 2 / Zona 1
