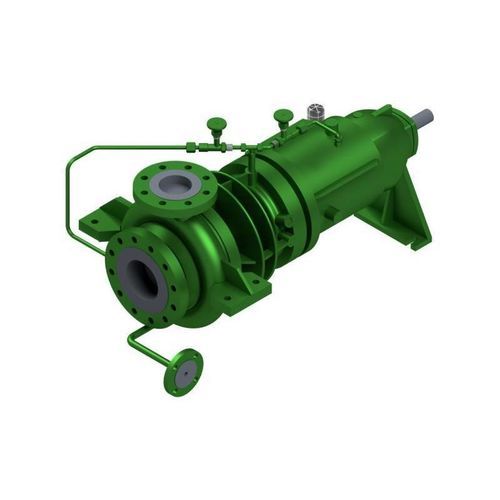

Bomba centrífuga de voluta PRMW

de aceitepara aceite diatérmicode accionamiento magnético

Descripción
El tipo PRMW es una bomba de carcasa en voluta de una sola etapa en diseño de proceso con acoplamiento magnético según API 685 para aplicaciones con aceite térmico.

Acoplamiento y estanqueidad
La bomba cuenta con un acoplamiento magnético permanente; la carcasa de contención sella herméticamente el fluido hacia el exterior. No existe circulación interna. El cojinete liso y una sección de estrangulamiento evitan el intercambio de producto contaminado con el medio limpio en el espacio magnético. Para pérdidas por corrientes de Foucault mayores, se requiere un circuito de refrigeración adicional. La bomba no es autoaspirante y debe ventilarse con la válvula de aspiración abierta mediante un dispositivo de purga.

Construcción y rodamientos
El alojamiento del rodamiento con aletas fundidas está diseñado como elemento de refrigeración, por lo que las temperaturas en la zona del recipiente de separación son significativamente inferiores a la temperatura de flujo en la carcasa en voluta. La voluta dispone de soportes fundidos robustos para una suspensión de eje central y un desagüe y ventilación soldados y bridados. El eje de la bomba va soportado en cojinetes lisos SiC; el eje de accionamiento está montado sobre rodamientos de rodillos lubricados con aceite.

Aplicaciones

• petróleo y gas
• química
• petroquímica
• offshore
• tecnología naval / marina
• equipos de repostaje y aviación
• sistemas de calefacción industrial / portador térmico
• almacenamiento en tanques / parques de tanques
• energías renovables / ingeniería ambiental

Características / especificaciones técnicas

• Tipo: PRMW
• Diseño: bomba de carcasa en voluta de una sola etapa con acoplamiento magnético para aceite térmico
• Q máx.: 1400 m³/h [6160 g.p.m.] (según tamaño y velocidad)
• H máx.: 250 m [820 ft] (según tamaño y velocidad)
• Presión de trabajo: 40 bar [580 psi] (*presiones superiores bajo pedido)
• Temperatura: 450° C [840° F] (*temperaturas superiores bajo pedido)
• Velocidad máxima: 3500 min−1
• Estanqueidad: acoplamiento magnético
• Instalación: horizontal
• Autocebante: no
• Rodamientos: rodamiento de rodillos (accionamiento); cojinete liso en producto (cojinetes lisos SiC para el eje de bomba)
• Lubricación: aceite (rodamientos de rodillos del eje de accionamiento)
• Materiales: duplex, aleaciones a base de Ni, hierro nodular / acero fundido, acero austenítico
• Norma diseño (acoplamiento magnético): API 685
• Normas: API 682
• Protección contra explosiones: categoría 2 / zona 1
• Nota: * presiones y temperaturas superiores bajo pedido; ** dependiente de tamaño y velocidad
