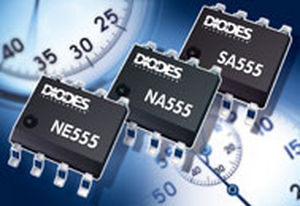

Circuito temporizador integrado 0.5 MHz, 4.5 - 16 V | NE555

Estos dispositivos son circuitos de la sincronización de la precisión capaces de producir exacto retraso u oscilación. En el modo de operación de retraso de tiempo o monostable, el intervalo sincronizado es controlado por una sola red externa del resistor y del condensador. En el modo de operación astable, el ciclo de la frecuencia y de deber se puede controlar independientemente con dos resistores externos y un solo condensador externo. Los niveles del umbral y del disparador son normalmente dos tercios y una mitad, respectivamente, de VCC. Estos niveles se pueden alterar por medio del terminal del control-voltaje. Cuando la entrada del disparador cae debajo del nivel del disparador, se fija el flip-flop, y la salida pasa a ALTO. Si la entrada del disparador está sobre el nivel del disparador y la entrada del umbral está sobre el límite de alarma, se reajusta el flip-flop y la salida es baja. El reajuste (REAJUSTE) entrado puede eliminar el resto de las entradas y se puede utilizar iniciar un nuevo ciclo de la sincronización. Cuando pasa a BAJO el REAJUSTE, se reajusta el flip-flop, y la salida pasa a BAJO. Cuando la salida es baja, una trayectoria de la bajo-impedancia se proporciona entre la descarga (DISCH) y la tierra. El circuito de salida es capaz de corriente el hundirse o del sourcing hasta 200mA. La operación se especifica para las fuentes de 5V a 15V. Con una fuente 5-V, los niveles de producción son compatibles con las entradas de la TTL. Los NE555, los SA555 y los NA555 se proveen en un perno pequeño paquete (SO-8) del contorno 8.
