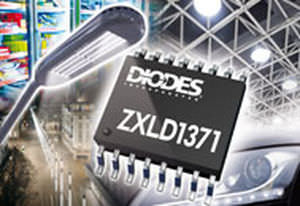

Controlador de LED regulable 5 - 60 V | ZXLD1371

El ZXLD1371 es un IC del regulador del conductor del LED para conducir los MOSFETs externos para conducir los LED de gran intensidad. Es regulador de la multi-topología permitiéndole controlar eficientemente la corriente a través de los LED conectados serie. La multi-topología le permite funcionar en buck, alzar y buck-alza configuraciones con solamente un resistor actual del sentido. El ZXLD1371 es similar al ZXLD1370 con un voltaje de funcionamiento mínimo más bajo de 5.0V, que no le prohibe el trabajo de los carriles de la energía que se pudieron sujetar a los transeúntes. Su capacidad 60V juntada con su capacidad de la multi-topología le permite ser utilizada en una amplia gama de usos y de la impulsión superior a 15 LED en serie. El ZXLD1371 es regulador hysteretic modificado que usa un esquema pendiente del control de la patente que proporciona alta exactitud de la corriente de salida en el modo de operación tres. La alta exactitud que amortigua se alcanza con control de la C.C. y control de alta frecuencia de PWM. El ZXLD1371 utiliza dos pernos para la diagnosis de avería. Una salida de la bandera destaca una avería, mientras que el perno de niveles múltiples del estado da la información adicional sobre la avería exacta. Características y ventajas Funciona abajo a 5.0V Alto control de la exactitud LED: tolerancia de la referencia del 1% dispositivo de la Multi-topología Gerencia termal del LED vía el termistor externo 1000:1 separado PWM que amortigua capacidad Frecuencia de la conmutación hasta 1MHz
