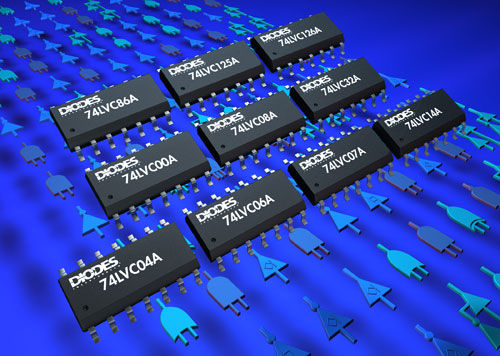

Puerta lógica estándar 1.65 - 5.5 V | 74LVC07A

El 74LVC07A proporciona seises independientes abrir-drena almacenadores intermediarios. El dispositivo se diseña para la operación con una gama de la fuente de alimentación de 1.65V a 5.5V. Las entradas son tolerantes a 5.5V permitiendo que este dispositivo sea utilizado en un ambiente mezclado del voltaje. El dispositivo se especifica completamente para los usos parciales de la energía abajo usando IOFF. El trazado de circuito de IOFF inhabilita la salida que previene la expulsión actual perjudicial cuando el dispositivo se acciona abajo. Las salidas se pueden conectar con el instrumento activo-bajo atar con alambre-U o activo-alto atar con alambre-Y las funciones. Características y ventajas Gama ancha del voltaje de fuente de 1.65V a 5.5V Hunde 24mA en VCC = 3.3V Consumición de baja potencia del Cmos IOFF apoya la operación del modo de la Parcial-Energía-Abajo Las entradas o las salidas aceptan hasta 5.5V Las entradas se pueden conducir por 3.3 V o 5.5V teniendo en cuenta usos de la traducción del voltaje. La protección de ESD excede JESD 22 modelo de la máquina de o 200-V (A115-A) modelo del cuerpo humano de o 2000-V (A114-A) o excede el modelo cargado 1000-V del dispositivo (C101C) El Latch-Up excede 250 mA por JESD 78, clase II Gama de las opciones del paquete SO-14 y TSSOP-14 disponibles en el compuesto verde del moldeado (ningún Br, Sb) Final sin plomo RoHS obediente
