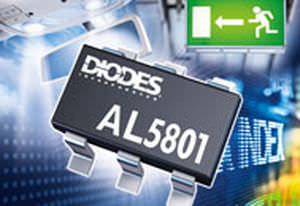

Controlador de LED de luz 100 V, 350 mA | AL5801

El AL5801 combina un MOSFET del N-canal 100V con un transistor pre-en polarización negativa de NPN para hacer un conductor pequeño simple de la huella LED. La corriente del LED es fijada por un resistor externo conectado con del perno de REXT (4) al perno de la tierra (6), el transistor pre-en polarización negativa interno desarrolla aproximadamente 0.56V a través del resistor externo. Los AL5801 abrir-drenan salida pueden funcionar desde 1.1V a 100V permitiéndole funcionar desde 5V a las fuentes de alimentación 100V sin componentes adicionales. El amortiguar de PWM de la corriente del LED se puede alcanzar conduciendo el perno DIAGONAL (1) con un transistor open-collector externo de NPN o abrir-drena el MOSFET del N-canal. El AL5801 está disponible en un paquete SOT26 y es ideal para conducir corrientes del LED hasta 350mA. Características y ventajas Perno voltaje de la regeneración de la referencia VRSET = 0.56V en +25ºC -40 a la gama de temperaturas de +125ºC 1.1V a 100V abrir-drenan salida El coeficiente negativo de la temperatura VRSET reduce automáticamente la corriente del LED en las temperaturas altas SOT26: Disponible en el compuesto verde del moldeado (ningún Br, Sb) Impedancia termal baja SOT26 con el marco de cobre del plomo
