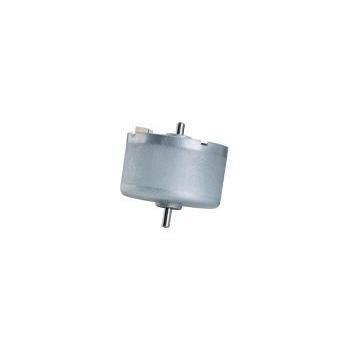

Motor brushless RB-2415-9C series

con conmutación electrónicade corriente continuaBLDC

Resumen del producto RB-2415-9C
El RB-2415-9C es un motor DC sin escobillas (BLDC) de la clase 24 mm fabricado por KWC Motor, Dongguan KWC Machinery Co., Ltd. Diseño compacto de cuerpo plano (diámetro 24,4 mm, longitud de cuerpo típica 15,1 mm). Orientado a aplicaciones micro con baja emisión acústica y baja EMI; disponible en variantes de tensión y opciones configurables para bombas, válvulas, actuadores y dispositivos inteligentes.

Puntos clave para ingenieros y compradores

• Categoría de producto: Motores DC sin escobillas
• Familia de motor: Motor brushless DC (BLDC)
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: Microbombas médicas, válvulas eléctricas, secadores de pelo, masajeadores, bombas de aire, bombas de agua, bombas de vacío

Señales técnicas

• Diámetro: 24,4 mm
• Longitud del cuerpo: 15,1 mm (típica)
• Tensión de funcionamiento / nominal: 4,5 V – 24,0 V (según modelo)
• Velocidad sin carga: 3.100 – 6.200 RPM
• Par en máxima eficiencia: 17,1 – 20,4 g·cm

Personalización y notas de aprovisionamiento
KWC Motor admite personalización OEM/ODM para tensión, velocidad, par, diseño de eje, cable/conector, integración de caja de engranajes o encoder, y objetivos de ruido/EMC. Personalizaciones profundas (longitud de eje, forma de eje, ajuste de rendimiento) están disponibles. Precio y plazos se confirman tras definir especificaciones, cantidades y requisitos de personalización.

Aplicaciones objetivo y soluciones

• Medicina de precisión y control de fluidos
  • Diseñado para proporcionar accionamiento estable y suave para microbombas médicas, mezcladores médicos, bombas de vacío, bombas de aire y bombas de agua.
  • Características de baja EMI adecuadas para requisitos EMC estrictos cuando se combinan con drivers y diseño correctos; idóneo para control preciso de válvulas eléctricas.
• Cuidado personal y dispositivos de belleza
  • Las variantes de alta velocidad y el bajo ruido hacen la serie adecuada para secadores de pelo de alta velocidad, afeitadoras eléctricas, rizadores, planchas y dispositivos de masaje.

Especificaciones técnicas
Fuente de datos: ficha técnica KWC RB-2415-9C. Personalización disponible para tensión, velocidad y longitud del eje.
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Max Efficiency Speed | Max Efficiency Torque | Output (at Max Efficiency)
RB-2415-9C-N-01 | 4.5V - 6.0V | 4.8V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-02 | 9.0V - 16.0V | 12.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W
RB-2415-9C-N-03 | 6.0V - 12.0V | 7.2V | 3100 rpm | 2276 rpm | 17.1 g·cm | 0.40 W
RB-2415-9C-N-04 | 9.0V - 24.0V | 18.0V | 6200 rpm | 4975 rpm | 20.4 g·cm | 1.04 W

Preguntas frecuentes de compra (selección)

• Cantidad mínima de pedido (MOQ): Pedidos flexibles. Sin MOQ para muestras (1–5 uds.); tiradas piloto típicas 100–500 uds.; producción en serie comúnmente desde 1.000 uds.
• Dibujos / Ficha técnica: Dibujos y fichas PDF disponibles bajo petición.
• Embalaje: Bandejas blister industriales + cajas exteriores reforzadas para protección contra golpes y ESD; embalaje paletizado para exportación disponible.

Características / Resumen técnico

• Modelo: serie RB-2415-9C
• Diámetro: 24,4 mm
• Longitud de cuerpo: ≈15,1 mm (típica)
• Rango de tensión: 4,5 V–24,0 V (según variante)
• Velocidad sin carga: 3.100 rpm o 6.200 rpm
• Par a máxima eficiencia: 17,1 g·cm o 20,4 g·cm
• Potencia a máxima eficiencia: 0,40 W – 1,04 W
• Características típicas: topología BLDC 9 ranuras / 12 polos, bajo ruido (<45 dB típico), bajo EMI
• Opciones de personalización: eje, longitud, patrón de montaje, ajuste tensión/velocidad/par; posible pre-montaje de reductores, encoders o cableado.
