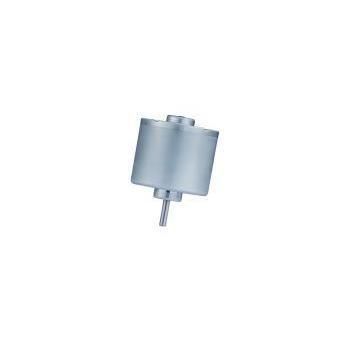

Motor brushless RB-3630-68 series

BLDC6 V12 V

Descripción del producto
RB-3630-68 es un motor DC sin escobillas (BLDC) de rotor exterior de 36 mm diseñado para aplicaciones compactas que requieren giro suave a bajas velocidades. Usos habituales: cortinas motorizadas, cajeros automáticos (ATM), máquinas expendedoras y válvulas. El cuerpo alargado de 30 mm incrementa la inercia y la capacidad de par hasta 170.8 g·cm.

Datos clave para compradores de ingeniería

• Categoría de producto: Motores DC sin escobillas
• Familia de motor: Rotor exterior BLDC
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: cortinas motorizadas, ATM, máquinas expendedoras, válvulas

Señales de especificación

• Diámetro: 36 mm
• Par: hasta 170.8 g·cm

Personalización y notas de adquisición
KWC Motor ofrece personalización OEM/ODM para tensión, velocidad, par, diseño de eje, opciones de cable/conector, integración de caja de engranajes, encoders y objetivos EMC/ruido. Precio y plazos se confirman tras validar especificaciones, aplicación y cantidad.

Aplicaciones objetivo y soluciones
Con un rotor exterior de 36 mm y un cuerpo alargado de 30 mm, RB-3630-68 proporciona inercia y par elevados (par máximo al punto de eficiencia hasta 170.8 g·cm). Es adecuado para:

• Hogar inteligente y control de seguridad: cortinas motorizadas, puertas/ventanas automáticas, controladores de iluminación, sistemas de control de acceso — funcionamiento silencioso y reducción de cogging a baja velocidad.
• Automatización financiera y comercial: módulos dispensadores de efectivo ATM, máquinas expendedoras, válvulas eléctricas — solución de perfil plano y alto par para control mecánico preciso.

Especificaciones técnicas
* Fuente de datos: ficha técnica KWC RB-3630-68. Personalización profunda disponible para tensión, velocidad y longitud de eje.

Tabla de especificaciones
Modelo | Rango de tensión de funcionamiento | Tensión nominal | Velocidad sin carga | Velocidad a máxima eficiencia | Par a máxima eficiencia | Potencia (a máxima eficiencia)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Notas de personalización
Longitud y forma del eje, patrón de orificios de montaje, pre-ensamblado de engranajes/encoders, y medidas EMC pueden ajustarse a las necesidades del proyecto. Plazos y precios dependen de las especificaciones confirmadas y la cantidad.

FAQ de compra

• MOQ: Pedido flexible. Muestras 1–5 uds; pruebas piloto 100–500 uds; producción en masa desde 1.000 uds recomendada.
• Dibujos / Ficha técnica: Ficha técnica y dibujos en PDF disponibles bajo petición.
• Embalaje: Bandejas blister industriales y cajas reforzadas; embalaje paletizado para exportación disponible.

Características / especificaciones técnicas

• Serie: RB-3630-68
• Tipo de motor: Rotor exterior 36 mm Brushless DC (BLDC)
• Diámetro: 36 mm
• Longitud del cuerpo: 30 mm
• Par máximo declarado: hasta 170.8 g·cm (según variante)
• Tensiones nominales disponibles: 6.0V, 12.0V, 24.0V
• Velocidades sin carga por variante: 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Potencias a máxima eficiencia por variante: 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Aplicaciones típicas: cortinas motorizadas, ATM, máquinas expendedoras, válvulas, puertas/ventanas automáticas, controladores de iluminación, control de acceso
• Personalización soportada: tensión, velocidad, par, diseño de eje, integración de engranajes, encoder, cables/terminales, objetivos EMC/ruido
• Calidad: ensayo 100% ruido y corriente; cumplimiento RoHS/REACH
