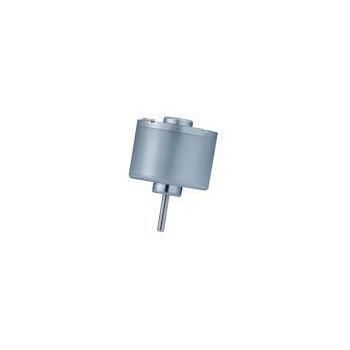

Motor brushless RB-3626-68 series

DCBLDC12 V

Descripción del producto
RB-3626-68 es un motor DC sin escobillas (BLDC) de rotor externo diseñado para aplicaciones compactas que requieren alta densidad de par y baja vibración. Diámetro nominal 36 mm y cuerpo plano de 26 mm; el par máximo a máxima eficiencia puede alcanzar hasta 170,8 g·cm según la variante.

Puntos clave para ingenieros y compradores

• Categoría de producto: Motores DC sin escobillas (BLDC)
• Familia: Rotor externo BLDC
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: cajeros automáticos, máquinas expendedoras, equipos de oficina, bombas, dispositivos de cuidado personal

Señales de especificación

• Diámetro: 36 mm
• Longitud del cuerpo: 26 mm
• Par (eficiencia máxima): hasta 170.8 g·cm (según modelo)

Aplicaciones objetivo y soluciones
El diseño de rotor externo y el perfil compacto de RB-3626-68 proporcionan mayor inercia rotacional y densidad de par que motores de rotor interno del mismo tamaño, permitiendo un accionamiento estable y silencioso en espacios reducidos. Integraciones típicas:

• Automatización financiera y de oficina: ATM, vending, impresoras, proyectores — movimiento preciso en alojamientos compactos.
• Medicina y cuidado personal: microp bombas, válvulas eléctricas, masajeadores, afeitadoras eléctricas — menor vibración y ruido.

Especificaciones técnicas (modelos y rendimiento)
Model | Rango de tensión de operación | Tensión nominal | Velocidad sin carga | Velocidad en máxima eficiencia | Par en máxima eficiencia | Potencia (en máxima eficiencia)
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Notas de personalización e integración

• Opciones OEM/ODM: rangos de tensión, ajuste de velocidad/par, diseño del eje (D-shaft, roscado), longitud y patrones de montaje.
• Opciones de preensamblado: engranajes, tornillo sin fin, encoders, cables y conectores personalizados.
• Medidas EMC/ruido e integración de encoder o electrónica de control disponibles según requisitos del proyecto.

Comparación (elementos seleccionados)
Ítem de comparación | KWC RB-3626-68 (Rotor externo) | Motor 36mm interior estándar
Suavidad de par | Excelente (alta inercia) | Estándar
Salida de par | Fuerte (Max 170.8 g·cm) | Limitada por la configuración del rotor
EMI | Baja (sin chispas) | Mayor en motores con escobillas
Longitud del cuerpo | 26 mm (diseño plano) | Normalmente más larga

Notas de compra y fabricación

• MOQ y muestras: Flexibles; muestras 1–5 pcs disponibles; tiradas piloto 100–500 pcs; producción en serie recomendada desde ~1,000 pcs.
• Embalaje: Blister trays industriales + cajas reforzadas; paletizado para exportación disponible.
• Calidad y pruebas: Inspección 100% incluyendo pruebas de ruido y corriente; cumplimiento RoHS/REACH. Tiempo de entrega muestra típico 7–14 días.

Características / especificaciones técnicas

• Familia de modelos: RB-3626-68
• Tipo de motor: BLDC rotor externo
• Diámetro: 36 mm
• Longitud del cuerpo: 26 mm
• Par máximo reportado: hasta 170.8 g·cm
• Rangos de tensión: 8.0V–26.0V según submodelo
• Tensiones nominales: 9.0V, 12.0V, 24.0V
• Velocidades sin carga: aprox. 2,800–11,900 rpm según submodelo
• Potencia (a eficiencia máxima): aprox. 2.69 W–15.9 W según submodelo
• Opciones de personalización: tensión, velocidad, par, longitud/tipo de eje, patrones de montaje, preensamblado engranajes/encoder, medidas EMC/ruido
