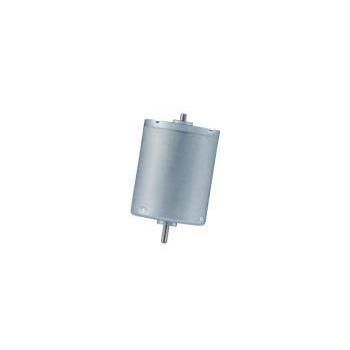

Motor brushless RB-2430-9C series

BLDC6 V12 V

Resumen del producto
El RB-2430-9C es un motor DC sin escobillas (BLDC) de la clase 24 mm con carcasa alargada de 30,8 mm y diseño de rotor externo. El circuito magnético más largo y el mayor espacio para el bobinado aumentan la densidad de par (serie máx. hasta 76 g·cm) manteniendo un formato compacto. Indicado para accionamientos pequeños de alta precisión y carga en equipos médicos e industriales.

Puntos clave para compradores técnicos

• Categoría de producto: Motores DC sin escobillas (BLDC)
• Modelo: RB-2430-9C (variantes N-01 a N-04)
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: herramientas quirúrgicas eléctricas, centrífugas médicas, bombas, válvulas eléctricas, bombas de vacío, dispositivos de cuidado personal

Señales de especificación

• Diámetro: clase 24 mm
• Longitud de cuerpo (alargada): 30,8 mm
• Rotor externo (alta inercia)
• Par máximo (serie): hasta 76 g·cm

Personalización y aprovisionamiento
Soporte OEM/ODM para tensión de operación, velocidad nominal, ajuste de par, tipo/longitud de eje, patrón de montaje, opciones de cableado/conectores, preinstalación de caja de engranajes/encoder y objetivos EMC/ruido. Precio y plazos se confirman tras validar aplicación, especificaciones y cantidades.

Aplicaciones objetivo y soluciones

• Dispositivos médicos: herramientas quirúrgicas, centrífugas médicas, tensiómetros electrónicos — diseño sin escobillas para menor EMI y mayor fiabilidad.
• Control de fluidos y pequeños accionamientos: válvulas eléctricas, bombas de vacío, bombas de aire/agua, dispositivos de masaje — salida estable ante cargas variables.

Especificaciones técnicas
Fuente: ficha técnica KWC RB-2430-9C. Personalización profunda disponible.
Modelo | Rango de tensión de operación | Tensión nominal | Velocidad sin carga | Velocidad a eficiencia máxima | Par a eficiencia máxima | Salida (a eficiencia máxima)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Notas de diseño
El diseño de rotor externo proporciona mayor momento de inercia para una estabilidad de velocidad más suave y un mejor par en cargas fluctuantes. Verificar límites térmicos y perfil de trabajo para operación continua en cargas elevadas.

Calidad y producción

• Producción directa de fábrica con utillaje interno y montaje automatizado.
• Pruebas del 100% de ruido y corriente; cumplimiento RoHS/REACH.
• Capacidad para muestras, tiradas cortas y producción en volumen.

Características / Resumen técnico

• Modelo: serie RB-2430-9C
• Marca: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Tipo de motor: DC sin escobillas (BLDC), rotor externo
• Diámetro: ≈24 mm; Longitud de cuerpo: 30,8 mm
• Par máximo de la serie: hasta 76 g·cm
• Tensiones y velocidades disponibles: ver especificaciones técnicas
• Aplicaciones típicas: herramientas quirúrgicas, centrífugas médicas, bombas, válvulas eléctricas, bombas de vacío, dispositivos de cuidado personal
• Opciones de personalización: rango de tensión, velocidad, par, forma/longitud del eje, opciones de montaje, integración de engranajes/encoder, cables, ajuste EMC/ruido
