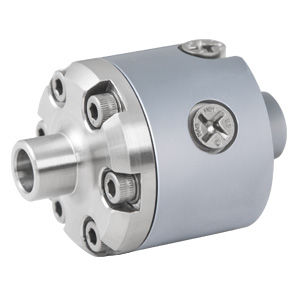

Racor giratorio para fluido refrigerante Custom Rotary Union

para sistema de alimentación de satélitede acero inoxidablede bajo par

Resumen
Unión giratoria de paso único diseñada para un sistema de despliegue de manguera criogénica (metano líquido) destinado al repostaje de satélites en órbita cercana y lejana. Diseño compacto, ligero y de bajo par; sistema de estanqueidad completamente probado para temperaturas criogénicas extremas entre -310°F y -256°F.

Especificaciones del proyecto

• Industria: Aeroespacial
• Tipo(s) de medio: Criogenia (metano líquido)
• Entorno: Atmósfera / Espacio
• Material: Acero inoxidable
• Presión máxima: 10 PSI [1 BAR]
• Velocidad máxima: 1 RPM
• Número de pasos: 1
• Tamaño de paso: 0,230" [5,8 mm]
• Perforación pasante: Ninguna
• Diámetro: 1,510" [38,4 mm]
• Longitud: 1,950" [49,5 mm]

Rangos de proyectos relacionados (desde la página)

• Tamaño de paso (rango): 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Velocidad de rotación (RPM): 0 - 24 RPM
• Presión (PSI): 0 - 199 PSI [0 - 14 BAR]
• Material: Acero inoxidable
• Entorno: Atmósfera / Espacio
• Medio: Criogenia
• Perforación pasante: Ninguna

Especificaciones técnicas

• Tipo de modelo: unión giratoria criogénica de paso único (personalizada)
• Capacidad de temperatura del medio: diseñado para manejar entre -310°F y -256°F
• Medio manejado: metano líquido (criogénico)
• Clasificación de presión (max): 10 PSI [1 BAR]
• Velocidad de rotación (max): 1 RPM
• Conteo de pasos: 1
• Diámetro del paso: 0,230" (5,8 mm)
• Diámetro total: 1,510" (38,4 mm)
• Longitud total: 1,950" (49,5 mm)
• Perforación pasante: ninguna
• Material de construcción principal: acero inoxidable
• Características de diseño: compacto, ligero y de bajo par con sistema de sellado probado para temperaturas criogénicas extremas
