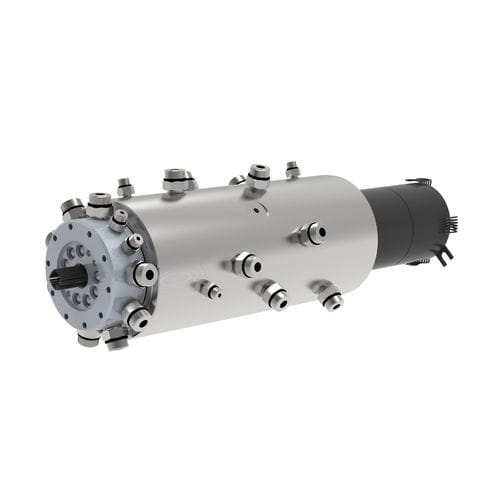

Racor giratorio para gas Custom Rotary Union Project
de 11 pasosde ultra alta pureza UHPde acero inoxidable

Racor giratorio para gas - Custom Rotary Union Project - DSTI - Dynamic Sealing Technologies - de 11 pasos / de ultra alta pureza UHP / de acero inoxidable
Racor giratorio para gas - Custom Rotary Union Project - DSTI - Dynamic Sealing Technologies - de 11 pasos / de ultra alta pureza UHP / de acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DSTI - Dynamic Sealing Technologies

Características

Medio
para gas
Número de pasos
de 11 pasos
Aplicaciones
de ultra alta pureza UHP
Material
de acero inoxidable
Otras características
con conexión rápida, de anillo, a medida, baja velocidad
Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 3 rpm
(18,85 rad.min-1)

Presión

Mín.: 0 bar
(0 psi)

Máx.: 21 bar
(305 psi)

Tamaño nominal

Mín.: 6,4 mm
(0,252 in)

Máx.: 12,7 mm
(0,5 in)

Descripción

Resumen
Unión rotativa de 11 pasajes diseñada para suministrar nitrógeno y helio de ultra alta pureza desde una interfaz estacionaria a los ejes giratorios Azimut y Theta del telescopio BICEP Array en el Polo Sur. Diseñada para servicio criogénico y rotación continua a baja velocidad. Incluye anillo colector Ethernet personalizado y racores de desconexión rápida en todos los pasajes para instrumentación remota y mantenimiento ágil.

Detalles del proyecto
  • Industria: Aeroespacial
  • Tipo(s) de medio: Criogenia (nitrógeno, helio ultra puro)
  • Entorno: Interior (recinto del telescopio)
  • Material: Acero inoxidable
  • Presión máx.: 300 PSI [21 BAR]
  • Velocidad máx.: 3 RPM

Características mecánicas
  • Número de pasajes: 11
  • Tamaños de pasaje: .250" [6.4 mm], .500" [12.7 mm]
  • Agujero pasante (Thru Bore): .88" [22.4 mm]
  • Diámetro exterior: 5.69" [144.5 mm]
  • Longitud total: 21.70" [551.2 mm]
  • Anillo colector Ethernet personalizado integrado para datos/alimentación
  • Conexiones de desconexión rápida en todos los pasajes para intercambio rápido

Resumen de proyectos relacionados
  • Industria: Aeroespacial
  • Número típico de pasajes: 8–12 pasajes
  • Tamaño típico de pasaje: 0.500"–0.749" [12.70 mm–19.02 mm]
  • Rango de velocidad de rotación (RPM) referenciado: 0–24 RPM
  • Rango de presión referenciado: 200–6,499 PSI [14–448 BAR]
  • Materiales referenciados: Acero inoxidable
  • Categoría de thru bore: Menos de 1" [25.4 mm]
  • Entorno referenciado: Interior
  • Opciones referenciadas: Anillo colector, racores de desconexión rápida

Especificaciones técnicas
  • Modelo / Proyecto: Unión rotativa a medida para el proyecto VO-0550010
  • Número de pasajes: 11
  • Tamaños de pasajes: .250" [6.4 mm], .500" [12.7 mm]
  • Thru bore: .88" [22.4 mm]
  • Diámetro total: 5.69" [144.5 mm]
  • Longitud total: 21.70" [551.2 mm]
  • Presión máxima: 300 PSI [21 BAR]
  • Velocidad rotacional máxima: 3 RPM
  • Material: Acero inoxidable
  • Medios manejados: Nitrógeno y helio ultra puro (criogenia)
  • Características especiales: anillo colector Ethernet personalizado; racores de desconexión rápida en todos los pasajes
