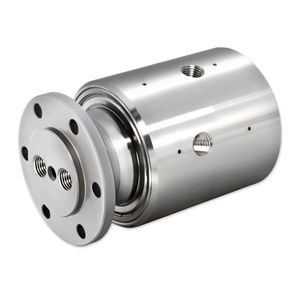

Racor giratorio para fluido refrigerante BF-11822
de 2 pasospara aplicaciones aeronáuticasde acero inoxidable

Racor giratorio para fluido refrigerante - BF-11822 - DSTI - Dynamic Sealing Technologies - de 2 pasos / para aplicaciones aeronáuticas / de acero inoxidable
Racor giratorio para fluido refrigerante - BF-11822 - DSTI - Dynamic Sealing Technologies - de 2 pasos / para aplicaciones aeronáuticas / de acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DSTI - Dynamic Sealing Technologies

Características

Medio
para fluido refrigerante
Número de pasos
de 2 pasos
Aplicaciones
para aplicaciones aeronáuticas
Material
de acero inoxidable
Otras características
con junta, modulable
Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 500 rpm
(3.141,59 rad.min-1)

Presión

Mín.: 0 bar
(0 psi)

Máx.: 15 bar
(218 psi)

Tamaño nominal

Mín.: 6,4 mm
(0,252 in)

Máx.: 6,4 mm
(0,252 in)

Descripción

Descripción

  • Unión rotativa diseñada específicamente para servicio con nitrógeno líquido (criogénico) en aplicaciones aeroespaciales, modelo BF-11822.
  • Diseñada para operar en entornos atmosféricos y espaciales con componentes compatibles con bajas temperaturas.


Principales características

  • Dos pasos internos con tamaño 0.250" (6.4 mm) y taladro pasante para el flujo de medios criogénicos.
  • Rodamientos y materiales de sellado especializados seleccionados para funcionamiento a temperaturas extremadamente bajas.
  • Construcción modular para un acceso rápido a los sellos y mantenimiento.
  • Construida en acero inoxidable para compatibilidad de materiales y resistencia mecánica en condiciones criogénicas.
  • Calificada para 220 PSI (15 BAR) y hasta 500 rpm de velocidad de funcionamiento.


Especificaciones del proyecto

  • Industria: Aeroespacial
  • Tipo de medio: Criogenia (nitrógeno líquido)
  • Entorno: Atmósfera / Espacio
  • Material: Acero inoxidable
  • Presión máx.: 220 PSI (15 BAR)
  • Velocidad máx.: 500 rpm


Datos de paso y dimensiones

  • Número de pasos: 2
  • Tamaño del paso: 0.250" (6.4 mm)
  • Taladro pasante: 0.250" (6.4 mm)
  • Diámetro total: 3.438" (87.3 mm)
  • Longitud: 5.120" (130 mm)


Mantenimiento y servicio

  • El diseño modular facilita el reemplazo de sellos y las inspecciones durante el mantenimiento programado.
  • Diseñado para integrarse en sistemas de alimentación criogénica en plataformas aeroespaciales; verifique dimensiones de interfaz y requisitos de ensayo con su equipo de ingeniería.
