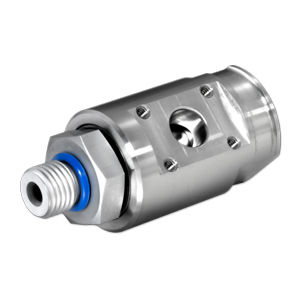

Racor giratorio para aplicaciones aeronáuticas Custom Rotary Union

de acero inoxidablebaja velocidadcon junta

Resumen
Unión rotativa compacta de paso único diseñada para aplicaciones espacio/atmósfera. Configurada para un brazo actuador en un sistema automatizado de repostaje; incluye componentes y juntas especiales. Se proporcionan pruebas ambientales y certificaciones de materiales.

Especificaciones del proyecto

• Industria: Aeroespacial
• Tipo(s) de medio: Otro
• Entorno: Atmósfera / Espacio
• Material: Acero inoxidable
• Presión máx.: 50 PSI [3 BAR]
• Velocidad máx.: 1 RPM

Detalles físicos / de flujo

• Número de pasos: 1
• Tamaño de paso(s): .156" [4 mm]
• Perforación pasante: Ninguna
• Diámetro: 1.060" [26.9 mm]
• Longitud: 2.260" [57.4 mm]

Resumen de proyectos relacionados

• Industria: Aeroespacial
• Número de pasajes: 1 pasaje
• Rango de tamaño de pasaje: 0.125" - 0.249" [3.18 mm - 6.32 mm]
• Velocidad de rotación (RPM): 0 - 24 RPM
• Presión (PSI): 0 - 199 PSI [0 - 14 BAR]
• Medio: Otro
• Material: Acero inoxidable
• Perforación pasante: Ninguna
• Entorno: Atmósfera / Espacio

Características / especificaciones técnicas

• Configuración: Unión rotativa de paso único
• Uso previsto / Entorno: Atmósfera / Espacio (aplicación espacio/atmósfera)
• Material principal: Acero inoxidable
• Presión máxima: 50 PSI [3 BAR]
• Velocidad de rotación máxima: 1 RPM
• Tamaño del pasaje: .156" [4 mm]
• Número de pasajes: 1
• Perforación pasante: Ninguna
• Diámetro exterior: 1.060" [26.9 mm]
• Longitud total: 2.260" [57.4 mm]
• Nota de aplicación: Diseñada para un brazo actuador en un sistema automatizado de repostaje; incluye componentes y juntas especiales, pruebas ambientales y certificaciones de materiales
