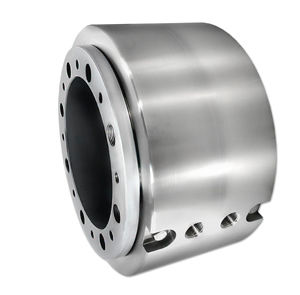

Racor giratorio de 2 pasos Custom Rotary Union

para aplicaciones aeronáuticasde acero inoxidablea medida

Descripción
Unión rotativa de 2 pasos diseñada para integración en un simulador de vuelo. La unidad presenta construcción totalmente en acero inoxidable y un orificio pasante especializado de 8.190" [208 mm] que permite la instalación directa en el equipo del cliente. Indicada para aplicaciones aeroespaciales en interior y para transferencia de refrigerante a velocidades y presiones moderadas.

Detalles clave

• Industria: Aerospace
• Aplicación: Integración en simulador de entrenamiento de vuelo
• Tipo de medio: Coolant
• Entorno: Interior
• Material: Stainless steel
• Presión máx.: 100 PSI [7 BAR]
• Velocidad máx.: 30 RPM
• Número de pasos: 2
• Tamaño de pasos: .750" [19.1 mm]
• Agujero pasante: 8.190" [208 mm]
• Diámetro: 13.438" [341.3 mm]
• Longitud: 7.482" [190 mm]

Especificaciones técnicas

• Referencia del proyecto: FO-06852 (proyecto personalizado)
• Construcción: Acero inoxidable completo para resistencia a la corrosión en circuitos de refrigeración
• Integración: Diseñado para montaje directo mediante agujero pasante en interfaces giratorias del simulador
• Límites operativos: hasta 100 PSI [7 BAR] y 30 RPM — verificar compatibilidad con los requisitos del sistema
• Configuración de pasos: 2 pasos de fluido independientes, cada uno .750" [19.1 mm]
• Dimensiones: agujero pasante 8.190" [208 mm]; diámetro exterior 13.438" [341.3 mm]; longitud 7.482" [190 mm]
