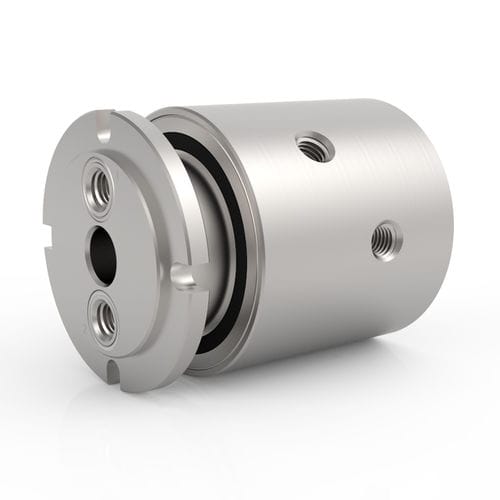

Racor giratorio para agua GPS 2

para aceitepara productos químicospara vapor

Descripción
Las uniones rotativas de 2 pasos GPS Series disponen de dos pasajes de flujo independientes para la transferencia simultánea de distintos medios. Incorporan tecnología de sellado especializada para aplicaciones en vacío y presiones bidireccionales. Las carcasas en acero inoxidable son aptas para medios corrosivos; hay opciones en acero al carbono para servicios no corrosivos. Los modelos GPS 2 pasos estándar incluyen conexiones roscadas NPT y una configuración de eje que permite montaje mediante los pasajes roscados o alojamientos con junta tórica para montaje a ras.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Suitable Media (excerpt)

• Aire / Gas
• Químicos
• Refrigerante
• Agua DI / de red
• Aceite / Hidráulico
• Agua / Glicol
• Grado alimentario (vía serie SCS)
• Vapor — a medida

Notas / Advertencias
* Algunas aplicaciones con productos químicos o a base de agua pueden requerir materiales de sellado alternativos. Temperaturas superiores a 220° F (105° C) requieren sellos alternativos. La vida útil operativa depende de la velocidad de rotación y del ciclo de trabajo. Aplicaciones de alta velocidad en servicio continuo o uso de agua por encima de 212° F (100° C) pueden exigir sellos especiales y consideraciones de diseño.

Especificaciones técnicas

• Series: GPS Series
• Tipo de producto: unión rotativa 2 pasos (dos pasajes de flujo independientes)
• Presión máxima: hasta 7,500 PSI [515 BAR] (capacidad por serie; los modelos específicos varían)
• Velocidad máxima: hasta 500 RPM (capacidad por serie; los modelos específicos varían)
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C] (temperaturas más altas requieren sellos alternativos)
• Tipo de conexión (estándar en modelos GPS 2 pasos): conexiones roscadas NPT
• Material de la carcasa: acero inoxidable (opciones en acero al carbono para medios no corrosivos)
• Material / acabado del eje: acero inoxidable (TDC)
• Medios adecuados: Aire/Gas, Químicos, Refrigerante, Agua DI/Red, Aceite/Hidráulico, Agua/Glicol (la compatibilidad puede requerir sellos alternativos)
• Sellado: tecnología de sellado especializada para vacío y presiones bidireccionales
• Instalación: configuración de eje que permite montaje mediante pasajes roscados o alojamientos con junta tórica para montaje a ras
• Integración: diseñado para integración directa con anillos deslizantes eléctricos para transferencia combinada de fluido y eléctrica
• Referencias disponibles (ejemplos): GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Descargas disponibles: catálogo de la serie y documentación de instalación/montaje (PDF)
