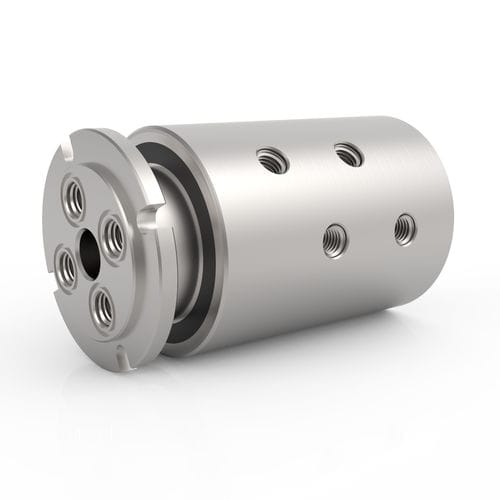

Racor giratorio para aire GPS 4

para productos agroalimentariospara aguapara productos químicos

Descripción
Las uniones rotativas GPS Series de 4 vías emplean tecnología de sellado especializada para servicio al vacío y presiones bidireccionales. Proporcionan cuatro conductos de flujo independientes que permiten transferir distintos medios simultáneamente. Los modelos estándar cuentan con carcasa de acero inoxidable para compatibilidad con hidráulicos, neumáticos, refrigerantes, agua y otros medios corrosivos; hay variantes en acero al carbono cuando no se requiere compatibilidad con medios corrosivos. Los modelos GPS de 4 vías incluyen conexiones roscadas NPT y una configuración de eje única que permite el montaje mediante los conductos roscados o mediante alojamientos con junta tórica para montaje a ras. Estas uniones están diseñadas para integrarse directamente con pasadores deslizantes eléctricos (slip rings) estándar para combinar transferencia de fluidos con alimentación, señal o datos eléctricos.

Características clave

• Cuatro conductos de flujo independientes para transferencia simultánea de diferentes medios
• Tecnología de sellado especializada para servicio al vacío y presiones bidireccionales
• Construcción en acero inoxidable (modelos en acero al carbono disponibles cuando no se requiere compatibilidad con medios corrosivos)
• Conexiones roscadas NPT estándar en los modelos GPS de 4 vías
• Configuración de eje única que permite montaje por conducto roscado o alojamiento con junta tórica para montaje a ras
• Diseñado para integración directa con slip rings eléctricos para combinar transferencia de fluido y eléctrica

Opciones de presión disponibles (resumen)
Presión máx. | Serie
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5 000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7 500 PSI [515 BAR] — SE; GP; GPS; HPS
20 000 PSI [1 375 BAR] — HPS
Otros — A medida

Opciones de velocidad disponibles (resumen)
Velocidad máx. | Serie
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Otros — A medida

Tipos de conexión (resumen)
Tipo de conexión | Serie
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Presión media — HPS
Otros — A medida

Medios compatibles

• Aire / Gas
• Químicos
• Refrigerante
• Agua DI / Agua de red
• Aceite / Hidráulico
• Agua / Glicol
• Grado alimentario (series/configuraciones selectas)

Notas
Algunas aplicaciones con medios químicos o a base de agua pueden requerir materiales de sellado alternativos. Las aplicaciones por encima de 220° F (105° C) requieren materiales de sellado alternativos. Todos los valores en las Especificaciones Técnicas dependen de la combinación de parámetros de la aplicación; la vida útil operativa depende de la velocidad de rotación y del ciclo de servicio.

Características / Especificaciones técnicas

• Presión máxima: 7 500 PSI [515 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material de la carcasa: Acero inoxidable (opción en acero al carbono cuando no se requiere compatibilidad con medios corrosivos)
• Material del eje: Acero inoxidable (TDC)
• Tipo de conexión (estándar para GPS 4 vías): NPT
• Medios compatibles: Aire/Gas, Químicos, Refrigerante, Agua DI/Agua de red, Aceite/Hidráulico, Agua/Glicol
• Notas de diseño: cuatro conductos independientes; apto para vacío y presión bidireccional; puede integrarse con slip rings eléctricos para transferencia combinada de fluido y electricidad
• El par mínimo para girar depende del modelo, medio y presión; los valores de par varían según la configuración y el tamaño de los conductos (consultar datos específicos del modelo)
