Racor giratorio para agua GPS 6

para airepara productos químicospara gas

Resumen

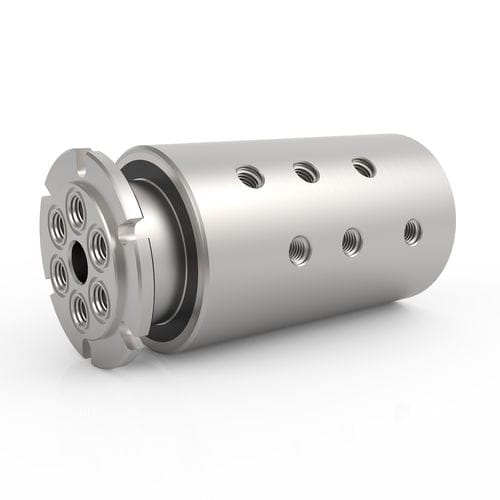

Las uniones rotativas de 6 pasos de la serie GPS emplean tecnología de sellado especializada para vacío y presiones bidireccionales y ofrecen seis conductos de fluido independientes para el transporte simultáneo de distintos medios. Se suministran carcazas en acero inoxidable para medios corrosivos y de agua; existen variantes en acero al carbono para aplicaciones no corrosivas. Los modelos GPS de 6 pasos usan conexiones roscadas NPT y una configuración de eje que permite montaje por paso roscado o montaje a ras con bridas de estanqueidad con junta tórica. La serie está diseñada para integrarse directamente con anillos deslizantes eléctricos para combinar la transferencia de fluidos con alimentación eléctrica, señales o datos.

Puntos clave de especificación
Presión máx.: 7.500 PSI [515 BAR] • Velocidad máx.: 500 RPM • Tipo de conexión: NPT • Vacío máx.: 30 HG • Rango de temperatura: 0° F a 220° F [-18° C a 105° C]

Medios adecuados

• Aire / Gas
• Químicos
• Refrigerante
• Agua DI / Agua de red
• Aceite / Hidráulico
• Agua / Glicol

Tipos de conexión (ejemplos disponibles)

• NPT (estándar para modelos GPS de 6 pasos)
• Otros tipos en variantes de la serie: BSPP, BSPT, SAE-ORB, ASME-BPE, conexiones media presión y personalizadas (según serie)

Configuraciones (datos de modelos seleccionados)

Ref. | Conexión | Tamaño de paso | Diámetro | Longitud | Agujero pasante | Par mínimo*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Notas sobre medios / accesorios incluidos

• Disponibles gráficos Presión vs Par y Presión vs Velocidad para el rendimiento de la serie GPS.
• Opciones de integración con anillos deslizantes eléctricos para combinar transferencia de fluidos y eléctrica.

Especificaciones técnicas

• Serie / Modelo: GPS Series (6-Passage)
• Presión máxima: 7.500 PSI [515 BAR] (capacidad de la serie)
• Velocidad máxima: 500 RPM (capacidad de la serie)
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo de conexión (GPS 6 pasos): NPT (otras opciones disponibles según serie)
• Material de la carcasa: Acero inoxidable (opciones en acero al carbono para aplicaciones no corrosivas)
• Material / acabado del eje: Acero inoxidable (TDC indicado)
• Medios adecuados: Aire/Gas, Químicos, Refrigerante, Agua DI/Agua de red, Aceite/Hidráulico, Agua/Glicol
• Configuraciones: múltiples referencias (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) con tamaños de paso, diámetros, agujeros pasantes y requisitos de par mínimos variables
• Descargas disponibles: catálogo de la serie y documentación de instalación/montaje (PDF)
• Notas: la vida útil y los requisitos de par dependen de la combinación de medio/presión/velocidad/ciclo de servicio; algunos medios o aplicaciones de alta temperatura requieren materiales de sellado alternativos.
