Racor giratorio para gas GPS 8

para aceitepara airepara productos químicos

Descripción

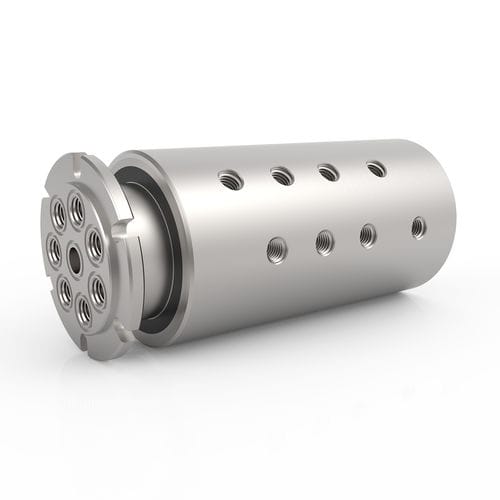

La serie GPS de 8 vías proporciona ocho pasajes de flujo independientes con tecnología de sellado especializada para vacío y presiones bidireccionales. Permiten la transferencia simultánea de diferentes tipos de medios. Están disponibles en acero inoxidable para medios corrosivos o a base de agua y en acero al carbono para aplicaciones que no requieren transferencia de agua o medios corrosivos. Los modelos GPS estándar cuentan con conexiones roscadas NPT y una configuración de eje que permite el montaje mediante pasajes roscados o una garganta de sello de cara con junta tórica para montaje a ras. La serie está diseñada para integrarse con anillos colectores eléctricos compatibles para combinar transferencia de fluidos con transmisión eléctrica, de señales o de datos.

Configuraciones (selección)

• GPS-180 (GPSM-180) — Conexión: 1/8"-27 NPT; Tamaño del pasaje: 0.156" [3.962 mm]; Diámetro: 3.437" [87.3 mm]; Longitud: 7.488" [190.196 mm]; Paso a través: Ninguno; Par mínimo: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Conexión: 1/4"-18 NPT; Tamaño del pasaje: 0.250" [6.35 mm]; Diámetro: 4.250" [107.95 mm]; Longitud: 9.609" [244.069 mm]; Paso a través: Ninguno; Par mínimo: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Conexión: 3/8"-18 NPT; Tamaño del pasaje: 0.375" [9.525 mm]; Diámetro: 4.937" [125.4 mm]; Longitud: 10.000" [254.001 mm]; Paso a través: Ninguno; Par mínimo: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Conexión: 1/2"-14 NPT; Tamaño del pasaje: 0.500" [12.7 mm]; Diámetro: 5.625" [142.875 mm]; Longitud: 10.000" [254.001 mm]; Paso a través: Ninguno; Par mínimo: 32.5 ft-lbs [44.06 Nm]

Presión máx. — Series

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Otros — A medida

Velocidad máx. — Series

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Otros — A medida

Tipos de conexión — Series

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Presión media — HPS
• Otros — A medida

Medios compatibles (selección)

• Aire / Gas
• Químicos
• Refrigerante
• Agua DI / De grifo
• Aceite / Hidráulico
• Agua / Glicol

Notas
Algunas aplicaciones con medios químicos o a base de agua pueden requerir materiales de sellado alternativos. Las aplicaciones por encima de 220 °F (105 °C) requieren sellos alternativos. La vida útil operativa depende de la velocidad de rotación y del ciclo de trabajo; el funcionamiento continuo a alta velocidad y las temperaturas elevadas pueden requerir sellos especiales o consideraciones adicionales.

Especificaciones técnicas

• Serie / Modelo: GPS Series
• Pasajes: 8 pasajes de flujo independientes (capaz de transferir diferentes medios simultáneamente)
• Presión máxima (lista típica GPS): 7.500 PSI [515 BAR]
• Velocidad máxima (lista típica GPS): 500 RPM
• Tipo de conexión (estándar GPS): Conexiones roscadas NPT
• Materiales: Carcasa — Acero inoxidable; Eje — Acero inoxidable (TDC). Modelos en acero carbono disponibles para medios no corrosivos
• Vacío máximo: 30 in Hg
• Rango de temperatura: 0 °F a 220 °F [-18 °C a 105 °C]
• Medios compatibles: Aire/Gas, Químicos, Refrigerante, Agua DI/De grifo, Aceite/Hidráulico, Agua/Glicol
• Sellado: Tecnología de sellado especializada para vacío y presiones bidireccionales; algunas combinaciones medio/temperatura requieren materiales de sellado alternativos
• Opciones de montaje: Montaje por pasaje roscado o garganta de sello de cara con junta tórica para montaje a ras
• Integración: Diseñado para integrarse con anillos colectores eléctricos para transferencia combinada de fluidos y eléctrica
• Ejemplos representativos de piezas: GPS-180, GPS-280, GPS-380, GPS-480
