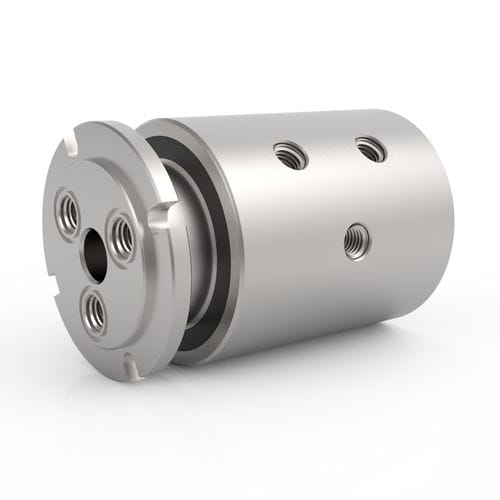

Racor giratorio para agua GPS 3

para aceitepara productos químicospara gas

Descripción general
La serie GPS de uniones rotativas de 3 vías permite transferir tres circuitos independientes a través de una única interfaz giratoria. Emplean sellado especializado para vacío y presiones bidireccionales, y se suministran con conexiones roscadas NPT y un eje diseñado para montaje por paso roscado o para alojamiento de junta tórica en montaje a ras. Las carcasas en acero inoxidable son estándar para servicios con agua o medios corrosivos; hay opciones en acero al carbono para aplicaciones no corrosivas. La serie GPS está diseñada para integrarse directamente con anillos colectores eléctricos compatibles para combinar transferencia de fluidos con energía eléctrica, señal o datos.

Principales características

• Tres pasajes de flujo independientes (diseño de 3 vías)
• Sellado adecuado para vacío y presiones bidireccionales
• Construcción estándar en acero inoxidable (opción en acero al carbono)
• Conexiones roscadas NPT (otros tipos disponibles en la gama)
• Configuración de eje para montaje por pasaje roscado o alojamiento de junta tórica
• Diseñado para integración directa con anillos colectores eléctricos

Presiones disponibles (ejemplos)
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5,000 PSI [345 BAR]; 7,500 PSI [515 BAR] (GPS en esta página); 20,000 PSI [1,375 BAR]; opciones personalizadas disponibles

Velocidades máximas disponibles (ejemplos)
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM (GPS en esta página); opciones personalizadas disponibles

Tipos de conexión (ejemplos)
ASME-BPE; BSPP; BSPT; NPT (modelos GPS en esta página); SAE-ORB; opciones de presión media y personalizadas disponibles

Medios adecuados (ejemplos)

• Aire / Gas
• Químicos
• Refrigerante
• Agua DI / Agua de red
• Aceite / Hidráulico
• Agua / Glicol

Notas
Algunas aplicaciones con medios químicos o a base de agua y las aplicaciones a temperaturas elevadas pueden requerir materiales de sellado alternativos o selecciones de sellos especiales. Los valores de rendimiento (presión, velocidad, par, vida útil operativa) dependen de parámetros combinados de la aplicación (medio, temperatura, velocidad de rotación, ciclo de trabajo) y varían según la configuración. La operación continua cerca de la velocidad máxima nominal o a temperaturas elevadas puede requerir materiales u opciones alternativos.

Especificaciones

• Nombre de la serie: GPS Series
• Diseño: 3 pasajes de flujo independientes (unión rotativa de 3 vías)
• Presión máxima (típica para la GPS en esta página): 7,500 PSI [515 BAR]
• Velocidad máxima (típica para la GPS en esta página): 500 RPM
• Vacío máximo: 30 in HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C] (temperaturas superiores requieren sellos alternativos)
• Tipo de conexión (estándar en modelos GPS): conexiones roscadas NPT
• Material de la carcasa: acero inoxidable (acero al carbono disponible para aplicaciones no agua/corrosivas)
• Material / acabado del eje: acero inoxidable (acabado TDC)
• Opciones de montaje: montaje por pasaje roscado o montaje a ras con alojamiento de junta tórica
• Integración: diseñado para integración directa con anillos colectores eléctricos para transferencia combinada de fluido y eléctrica
• Par mínimo típico para girar (ejemplos de la familia de productos): 1.5 ft-lbs [2.03 Nm] hasta 24.7 ft-lbs [33.49 Nm] según modelo y diámetro
• Referencias / tamaños disponibles: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630, etc.
