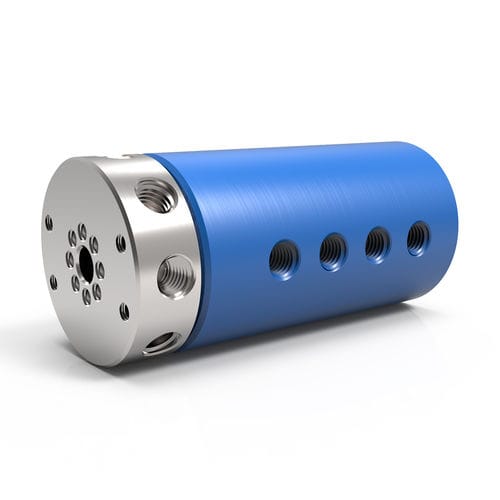

Racor giratorio para vacío LT Series

para gaspara airede 8 pasos

Descripción general
Las uniones rotativas de 8 conductos de la Serie LT están diseñadas para uso con aire, gas y vacío, y son idóneas para aplicaciones de automatización y robótica. Estas uniones rotativas, ligeras y compactas, presentan una construcción completamente en aluminio y ocho conductos de flujo independientes capaces de transferir diferentes medios simultáneamente. Los modelos LT de 8 conductos incluyen de serie conexiones laterales roscadas en el eje y la carcasa y están disponibles con bocas de estanqueidad con junta tórica en la cara del eje como opción para montaje embebido.

Características clave

• Construcción totalmente en aluminio (carcasa anodizada)
• Ocho conductos independientes para la transferencia simultánea de diferentes medios
• Conexiones laterales roscadas estándar en eje y carcasa
• Bocas de estanqueidad con junta tórica en la cara del eje en opción para montaje embebido (debe especificarse al pedir)
• Se integra directamente con anillos colectores eléctricos estándar para transferencia combinada de fluidos y electricidad
• Montaje de interfaz opcional: brida en eje y brida en carcasa

Configuraciones (modelos seleccionados)
Ref. | Conexión | Tamaño del conducto | Diámetro | Longitud | Orificio pasante | Par mínimo
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Opciones e integración

• Opciones de conexión del eje: conexiones laterales roscadas estándar; bocas de estanqueidad con junta tórica no roscadas en opción para montaje embebido; orificios de montaje de interfaz roscados; orificios de mecanizado (tapados).
• Montaje de interfaz opcional: brida en eje y brida en carcasa.
• Integración con anillos colectores eléctricos disponible para combinar la transferencia de fluidos con alimentación eléctrica, señal y/o datos.

Notas técnicas

• Medios adecuados: Aire/Gas (principal). No se recomienda el uso de medios líquidos para este producto; seleccione otra línea de productos DSTI si se requieren medios líquidos.
• La calificación máxima de vacío y las condiciones de temperatura afectan la selección de sellos y la vida útil operativa.
• Los valores de par mínimo indicados se basan en presión cero con medios aceite/hidráulico (o aire/gas para la serie SPS). El par requerido puede ser mayor con otros tipos de medios o en funcionamiento en seco.

Especificaciones técnicas

• Presión máxima: 600 PSI [40 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 in Hg
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexión (típico): NPT, BSPT
• Medios adecuados: Aire / Gas (principal). Medios líquidos no recomendados para este producto.
• Material / Acabado de la carcasa: Aluminio (anodizado azul)
• Material / Acabado del eje: Aluminio (niquelado químicamente)
• Opciones de conexión del eje: conexiones laterales roscadas (estándar), bocas de estanqueidad con junta tórica en opción para montaje embebido, orificios de montaje de interfaz roscados, orificios de mecanizado (tapados)
• A aplicaciones típicas: automatización, robótica y otros sistemas rotativos que requieren múltiples conductos de fluido independientes
