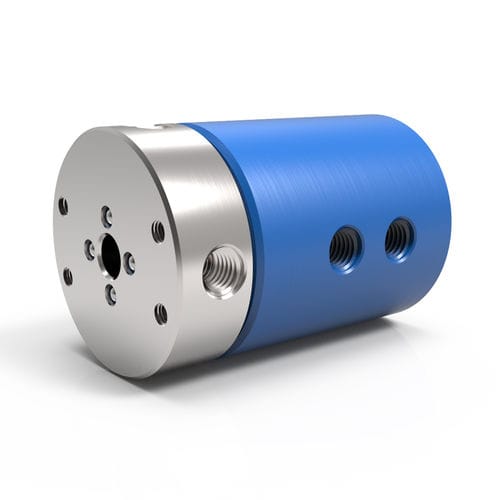

Racor giratorio para aire LT Series

para gaspara vacíode 4 pasos

Descripción
Las uniones rotativas de 4 vías LT Series están diseñadas para aplicaciones de aire, gas y vacío en sistemas de automatización y robótica. Estas unidades compactas y ligeras cuentan con una construcción totalmente en aluminio y cuatro conductos independientes que permiten transferir distintos medios simultáneamente. Los modelos LT incluyen conexiones laterales roscadas estándar en el eje y la carcasa; están disponibles prensaestopas opcionales con junta tórica en el extremo del eje para montaje embutido (debe especificarse al realizar el pedido). La serie LT está diseñada para integrarse con anillos rozantes eléctricos estándar para combinar transferencia de fluido con alimentación eléctrica, señal y datos.

Puntos destacados

• Construcción totalmente en aluminio (carcasa y eje)
• Cuatro conductos independientes para transferencia simultánea de medios
• Diseño compacto y ligero para aplicaciones de automatización y robótica
• Estándar: conexiones laterales roscadas en eje y carcasa
• Opcional: prensaestopas con junta tórica para montaje embutido (no roscado)
• Compatible con anillos rozantes eléctricos estándar para soluciones combinadas fluido/eléctrico
• Destinado principalmente a aire/gas y vacío (no se recomiendan medios líquidos)

Rendimiento

• Presión máxima (LT Series): 600 PSI [40 BAR]
• Velocidad máxima (LT Series): hasta 500 RPM (dependiendo de la configuración)
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexión (estándar): NPT y BSPT con rosca lateral; prensaestopas con junta tórica opcionales para montaje embutido
• Conductos: cuatro conductos independientes

Configuraciones (seleccionadas)

• LT-2141 (LTM-2141): 1/8"-27 NPT (Rc1/8"-28 BSPT) — Tamaño de conducto 0.156" [3.962 mm], Diámetro 2.187" [55.55 mm], Longitud 3.314" [84.176 mm], Paso interior 0.375" [9.525 mm], Par mínimo 4 in-lbs [0.45 Nm]
• LT-2341 (LTM-2341): 3/8"-18 NPT (Rc3/8"-19 BSPT) — Tamaño de conducto 0.375" [9.525 mm], Diámetro 3.437" [87.3 mm], Longitud 6.284" [159.614 mm], Paso interior 0.375" [9.525 mm], Par mínimo 12 in-lbs [1.36 Nm]

Notas y advertencias
Se proporcionan datos presión vs. par y presión vs. velocidad para la caracterización del rendimiento (gráficas disponibles en la página del producto). No se recomiendan medios líquidos para estos modelos. Todos los valores técnicos dependen de los parámetros de la aplicación; la vida útil operativa depende de la velocidad de rotación y del ciclo de trabajo. Aplicaciones con temperaturas superiores a 220° F (105° C) requieren materiales de sellado alternativos. El uso de agua por encima de 212° F (100° C) también requiere materiales de sellado adecuados.

Especificaciones técnicas

• Serie / Modelo: LT Series
• Presión máxima: 600 PSI [40 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexión: NPT y BSPT (conexiones laterales roscadas estándar); prensaestopas con junta tórica axial opcionales para montaje embutido
• Material de la carcasa: Aluminio (anodizado azul)
• Material del eje: Aluminio (niquelado electrolítico)
• Conductos: cuatro conductos independientes
• Montaje de interfaz opcional: brida de eje y brida de carcasa
• Opciones de conexión del eje: conexiones laterales roscadas; prensaestopas no roscadas con junta tórica; orificios de montaje roscados; orificios mecanizados (tapados)
• Medios adecuados: Aire/Gas y vacío (no se recomiendan líquidos)
• Ejemplos de par mínimo: LT-2141 = 4 in-lbs [0.45 Nm]; LT-2341 = 12 in-lbs [1.36 Nm] (ejemplo a presión cero)
