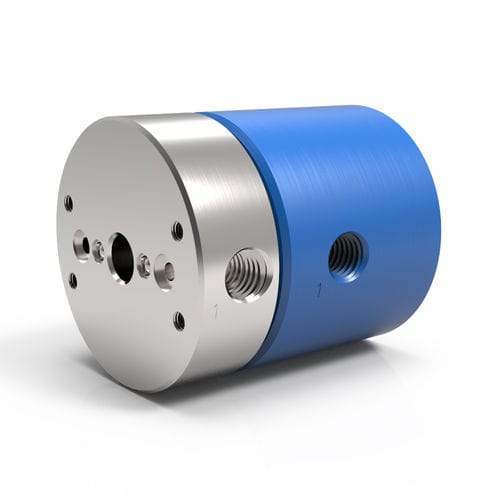

Racor giratorio para vacío LT Series

para airepara gasde 2 pasos

Descripción
Las uniones rotativas de 2 vías de la LT Series están diseñadas para uso con aire, gas y vacío, y son aptas para aplicaciones de automatización y robótica que requieren transferencia de fluido compacta y ligera. Estas uniones cuentan con una construcción totalmente en aluminio y dos pasajes independientes que permiten transferir medios diferentes simultáneamente. Los modelos estándar incluyen conexiones laterales roscadas en el eje y la carcasa; opcionalmente hay empaques faciales con junta tórica para montaje a ras (especificar al pedir). Las unidades LT Series están diseñadas para integrarse con anillos deslizantes eléctricos estándar para permitir la transferencia combinada de fluido y electricidad.

Características clave

• Dos pasajes de flujo independientes que permiten la transferencia simultánea de medios distintos
• Diseño compacto y ligero, adecuado para sistemas de automatización y robótica
• Carcasa de aluminio con anodizado azul
• Eje de aluminio con recubrimiento de níquel sin electrodeposición
• Conexiones laterales roscadas estándar; opcionales empaques faciales con junta tórica para montaje a ras
• Diseñado para integración con anillos deslizantes eléctricos para interfaces combinadas fluido/eléctrico

Configuraciones (ejemplos)
Ref. | Conexión | Tamaño del pasaje | Diámetro | Longitud | Orificio pasante | Par mínimo
LT-2121 [LTM-2121] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 2.596" [65.939 mm] | 0.375" [9.525 mm] | 3 in-lbs [0.34 Nm]
LT-2321 [LTM-2321] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 4.624" [117.45 mm] | 0.375" [9.525 mm] | 8 in-lbs [0.9 Nm]

Notas

• Los valores de par mínimo se miden a presión cero con medios aceite/hidráulico (o aire/gas para la serie SPS). El par requerido puede ser mayor con otros tipos de medios o en funcionamiento en seco.
• La vida útil depende de la velocidad de rotación y del ciclo de trabajo; operar continuamente cerca de la velocidad máxima reduce la vida útil.
• Las aplicaciones con temperaturas superiores a 220°F (105°C) o con agua por encima de 212°F (100°C) requieren materiales de sellado alternativos.

Especificaciones técnicas

• Serie / Modelo: LT Series (2 vías)
• Presión máxima (estándar para los modelos LT 2 vías): 600 PSI [40 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0°F a 220°F [-18°C a 105°C]
• Medios adecuados: Aire / Gas (no se recomiendan medios líquidos para esta línea)
• Tipos de conexión (típicos): NPT y BSPT (conexiones laterales roscadas estándar)
• Material y acabado de la carcasa: Aluminio (anodizado azul)
• Material y acabado del eje: Aluminio (níquel químico)
• Opciones de conexión del eje: Conexiones laterales roscadas estándar; opcionales empaques faciales con junta tórica no roscados para montaje a ras; orificios de montaje con rosca; orificios mecanizados (tapados)
• Construcción: Totalmente en aluminio, dos pasajes de flujo independientes
• Aplicaciones típicas: Automatización, robótica, transferencia neumática y de vacío donde se requieren uniones rotativas 2 vías compactas
• Documentación disponible: Catálogo del producto y manual de instalación/montaje (ver descargas del producto)
