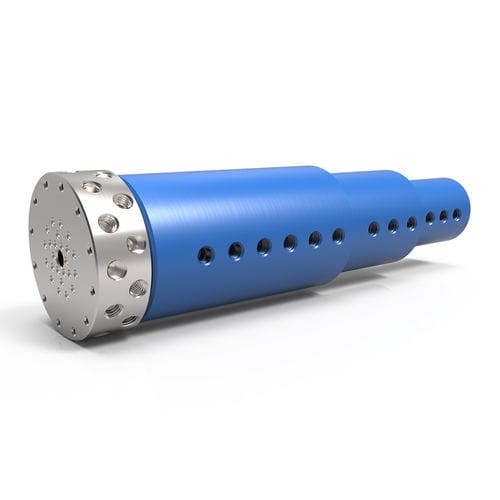

Racor giratorio para vacío LT Series

para airepara gasde 24 pasos

Descripción
Las uniones rotativas LT Series de 24 vías están diseñadas para aplicaciones de aire, gas y vacío en automatización y robótica. Estas unidades compactas y ligeras presentan una construcción totalmente en aluminio con 24 vías independientes que permiten transferir simultáneamente distintos medios. Los modelos estándar incluyen conexiones roscadas laterales en el eje y la carcasa; opcionalmente están disponibles glándulas con sello de cara O‑ring para montaje a ras (indicar al pedir). Las unidades LT Series pueden integrarse directamente con anillos colectores eléctricos para transferencia combinada de fluido y electricidad.

Atributos clave

• Construcción: Carcasa y eje en aluminio
• Vías: 24 vías de flujo independientes
• Conexiones estándar: Conexiones laterales roscadas en eje y carcasa (NPT/BSPT habituales)
• Montaje opcional de eje: Glándulas con sello de cara O‑ring para montaje a ras (indicar al pedir)
• Integración eléctrica: Diseñado para integración con anillos colectores eléctricos

Presión máxima — Tabla por serie
Presión máx. | Serie
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Otros — Soluciones a medida disponibles

Velocidad máxima — Tabla por serie
Vel. máx. | Serie
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Otros — Soluciones a medida disponibles

Tipos de conexión — Tabla por serie
Tipo de conexión | Serie
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Presión media — HPS
Otros — Soluciones a medida disponibles

Medios compatibles — Tabla por serie
Medios compatibles | Serie
Aire/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Agua DI/grifo — GPS, SCS, HPS
Grado alimentario — SCS
Aceite/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — Soluciones a medida
Agua/Glicol — SE, GP, GPS, SCS, HPS
Otros — Soluciones a medida disponibles

Configuraciones (ejemplo de referencia)
Ref. | Conexión | Tamaño de paso | Diámetro | Longitud | Agujero pasante | Par mín.* | Descargas
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0.156" [3.962 mm] | 3.438" [87.325 mm] | 13.950" [354.331 mm] | 0.375" [9.525 mm] | 18 in‑lbs [2.03 Nm] | Descargas disponibles (catálogo, montaje/instalación, dibujo modelo, DWG, STEP)

Notas del cuadro de configuración
*Par mínimo requerido para girar con presión cero usando medio aceite/hidráulico (o aire/gas para SPS). El par requerido puede ser mayor con otros medios o en funcionamiento en seco; consulte al fabricante para requisitos específicos al ordenar.

Gráficos de presión / rendimiento
Se proporcionan datos Presión vs Par y Presión vs Velocidad para los modelos LT; archivos de gráficos disponibles con la documentación del producto.

Opciones y personalización

• Glándulas de sello de cara con O‑ring en el eje opcionales para montaje a ras (indicar al pedir)
• Montaje con brida de eje y brida de carcasa disponibles como opciones
• Integración opcional con una variedad de anillos colectores eléctricos para transferencia combinada de fluido y electricidad/datos
• Modificaciones personalizadas para adaptar los productos estándar a los requisitos del proyecto

Notas importantes de aplicación

• El modelo LT Series 24 vías está destinado principalmente a aire, gas y vacío; no se recomiendan medios líquidos para esta serie (seleccione otra serie o consulte para aplicaciones con líquidos).
• Todos los valores técnicos dependen de la combinación de parámetros de la aplicación; la vida útil operativa depende de la velocidad de rotación y del ciclo de trabajo.
• Las temperaturas por encima de 220°F (105°C) requieren materiales de sellado alternativos; el agua por encima de 212°F (100°C) también requiere sellos alternativos.

Especificaciones técnicas

• Serie: LT Series
• Número de vías: 24 vías de flujo independientes
• Material y acabado de la carcasa: Aluminio (anodizado azul)
• Material y acabado del eje: Aluminio (niquelado químico)
• Presión máxima (modelo típico LT): 600 PSI [40 BAR]
• Velocidad máxima (modelo típico LT): 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0°F a 220°F [-18°C a 105°C]
• Tipos de conexión estándar: NPT (estándar), BSPT; otras conexiones disponibles por serie
• Orientación de conexión: Conexiones laterales roscadas en eje y carcasa (tapadas si se especifican glándulas con sello de cara O‑ring)
• Opciones de conexión de eje: Conexiones laterales roscadas, glándulas no roscadas con O‑ring opcionales, orificios de montaje roscados, orificios mecanizados (tapados)
• Medios recomendados: Aire/Gas (no se recomiendan medios líquidos para la LT Series)
