Racor giratorio para vacío LT Series

para gaspara airede 12 pasos

Descripción general

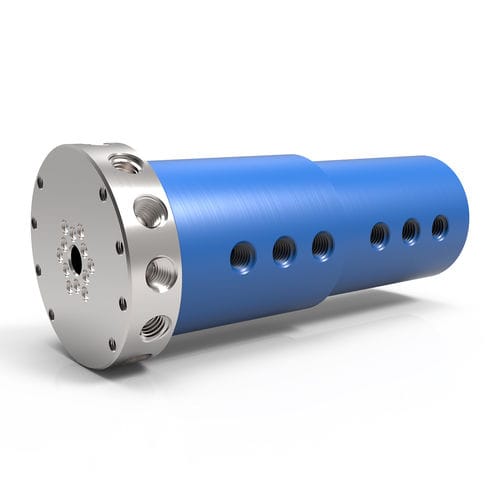

Las uniones rotativas LT Series de 12 vías están diseñadas para aplicaciones con aire, gas y vacío en sistemas automatizados y robóticos. Fabricadas en su mayoría en aluminio (carcasa anodizada azul), estas uniones compactas ofrecen doce conductos independientes que permiten transferir distintos medios simultáneamente. Los modelos estándar incluyen conexiones laterales roscadas en el eje y la carcasa; están disponibles opcionalmente juntas de cara con O‑ring para montaje a ras, que deben especificarse al pedir. La serie LT puede integrarse con anillos rozantes eléctricos para transferencia combinada de fluido y electricidad.

Características clave

• Construcción totalmente en aluminio (carcasa: anodizado azul)
• Doce conductos independientes para transferencia simultánea de varios medios
• Diseño compacto y ligero, adecuado para automatización y robótica
• Conexiones laterales roscadas estándar en eje y carcasa; juntas de cara O‑ring opcionales para montaje a ras
• Eje: aluminio (acabado níquel químico)
• Compatible con anillos rozantes eléctricos para transferencia combinada

Rendimiento
Presión máxima
600 PSI [40 BAR] (LT Series)

Velocidad máxima
500 RPM (LT Series)

Vacío máximo
30 HG

Rango de temperatura
0° F a 220° F [-18° C a 105° C]

Medios adecuados
Aire/Gas (LT Series). No se recomienda el uso de medios líquidos para este producto.

Opciones de presión

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000–20.000 PSI [345–1.375 BAR] — disponible en series de alta presión (SE, GP, GPS, HVH, HPS) o a medida

Opciones de velocidad

• 20–500 RPM según la serie (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Velocidades personalizadas disponibles según configuración

Tipos de conexión

• NPT, BSPT conexiones laterales roscadas (estándar para LT)
• Otras normas: BSPP, ASME‑BPE, SAE‑ORB o personalizado bajo pedido

Conexión de eje y opciones de montaje

• Conexiones laterales roscadas estándar (tapones si se selecciona O‑ring face seal)
• Juntas de cara O‑ring no roscadas opcionales para montaje a ras (especificar al pedir)
• Agujeros de montaje con rosca, montaje con brida de eje o de carcasa
• Agujeros mecanizados siempre tapados para mecanizado personalizado

Materiales

• Carcasa: Aluminio (anodizado azul)
• Eje: Aluminio (Níquel químico)

Configuraciones (extracto)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], paso Ø 0.156" [3.962 mm], diámetro 2.937" [74.6 mm], longitud 6.806" [172.873 mm], orificio pasante 0.375" [9.525 mm], par mínimo 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], paso Ø 0.375" [9.525 mm], diámetro 4.438" [112.725 mm], longitud 14.070" [357.379 mm], orificio pasante 0.440" [11.176 mm], par mínimo 32 in‑lbs [3.62 Nm]

Notas y advertencias

• No se recomienda el uso de medios líquidos en la serie LT; seleccione otra serie si se requieren líquidos.
• Todos los valores técnicos dependen de los parámetros de aplicación; la vida útil operativa varía con la velocidad de rotación y el ciclo de trabajo.
• Aplicaciones con temperaturas superiores a 220° F (105° C) o agua por encima de 212° F (100° C) requieren materiales de sellado alternativos—consultar al fabricante.

Especificaciones técnicas

• Producto: LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Presión máxima: 600 PSI [40 BAR]
• Velocidad máxima: 500 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material carcasa: Aluminio (anodizado azul)
• Material eje: Aluminio (Níquel químico)
• Conexiones estándar: NPT, BSPT (laterales roscadas)
• Opciones de montaje: Brida de eje, brida de carcasa, juntas O‑ring para montaje a ras
• Medios adecuados: Aire / Gas (líquidos no recomendados)
• Documentos disponibles: Catálogo LT Series; Installation & Mounting (PDF)
