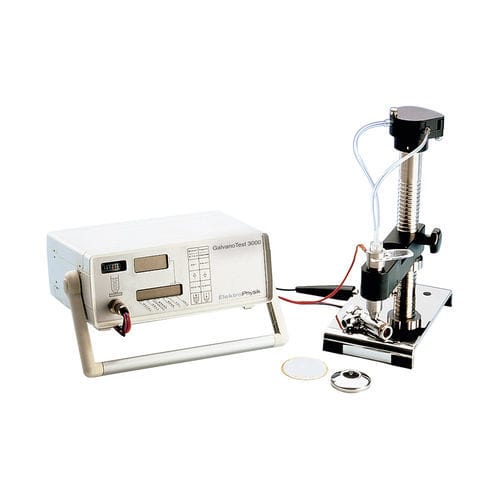

Medidor de espesores de revestimiento GalvanoTest 3000

de metalbenchtopcoulométrico

Descripción general
GalvanoTest es un equipo de medición de espesor por desprendimiento coulométrico (disolución anódica) para recubrimientos galvanizados como cromo, níquel, cadmio, cobre, latón, plata, oro, estaño y cinc sobre sustratos metálicos y no metálicos. El espesor se calcula a partir de la corriente y el tiempo medidos durante la disolución electrolítica controlada.

Información del producto
El GalvanoTest está disponible como GalvanoTest 3000: modelo con bomba de circulación y mayor volumen de electrolito para mediciones en serie rápidas; indicado para piezas muy pequeñas y capas de oro. El modelo 2000 ya no se fabrica. Factores de calibración y ajustes se pueden adaptar según el metal y la superficie de medida.

Empleo

• Medición destructiva de recubrimientos galvánicos (p. ej. Cr, Ni, Cd, Cu, latón, Ag, Au, Sn, Zn) sobre sustratos metálicos y no metálicos.

Principio de medición

• Desprendimiento anódico / método coulométrico según la ley de Faraday: el electrolito y la corriente disuelven la capa; la carga medida permite calcular el espesor.

Características

• 8 velocidades de desprendimiento aprox. 0,3–40 µm/min
• Superficies de medida de 0,25 a 8 mm² (copa electrolítica opcional hasta ≈16 mm²)
• Rango de medición 0,05–75 µm
• Accesorios para medición de alambres (copa catódica) y piezas pequeñas
• Sensibilidad de desconexión variable para zonas de aleación
• Calibración ajustable; 10 metales preajustados y metales especiales adicionales

Volumen de entrega

• Equipo GalvanoTest
• Soporte estándar con célula de medición y boquilla pulsadora (GalvanoTest 2000)
• Soporte con bomba de circulación integrada y célula tipo 1 (GalvanoTest 3000)
• Cable de conexión equipo/soporte, juntas anulares, máscaras
• Electrolitos (a petición), pipetas, frasco para residuos, frasco pulverizador
• Lápiz goma dura, papel absorbente, manual de uso

Especificaciones técnicas

• Combinaciones recubrimiento/sustrato: >70 combinaciones estándar; superficies planas y curvadas; piezas pequeñas y alambres; 10 metales preajustados (Cr, Ni, Cu, latón, Zn, Ag, Sn, Pb, Cd, Au) + 8 recubrimientos especiales
• Rango de medición: 0,05…75 μm
• Célula de medida: con bomba de circulación (3000)
• Superficie de medida: junta 4 mm²; máscaras 1 mm² y 0,25 mm²; copa electrolítica opcional 0,25–≈16 mm²
• Ajustes: hasta 8 velocidades (≈0,3–40 μm/min), factores de calibración ajustables, velocidad de desconexión variable
• Almacenamiento de datos: 18 memorias de aplicación, hasta 2000 lecturas; memoria no volátil
• Evaluación estadística: media, desviación estándar, coeficiente de variación, conteo, mín./máx.; visualización/impresión inmediata o diferida
• Interfaces: MiniPrint, RS232 C, salida analógica; alarma de saturación de electrolito
• Incertidumbre de medida: ≈5 % de la lectura en 8 mm² tras calibración
• Alimentación: 110/220 V 50–60 Hz, 10 W
• Dimensiones y peso: 260×250×100 mm aprox.; equipo ≈2,5 kg; soporte con bomba ≈3,0 kg
• Funciones adicionales: impresión de curva de tensión para detección de interfaces, menú de idiomas, unidades μm o mils, voltímetro iluminado
