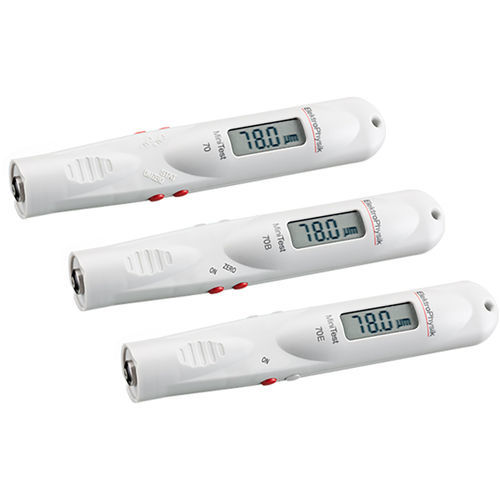

Medidor de espesores de revestimiento MiniTest 70 series

de cobrede aceropara materiales no ferrosos

Información del producto
El MiniTest 70 es un medidor de espesor de recubrimiento en formato bolígrafo con sensor integrado diseñado para la medición no destructiva de capas no magnéticas (pinturas, plásticos, cromo, etc.) sobre sustratos ferromagnéticos (acero) y de capas aislantes sobre sustratos conductores (aluminio, cobre, acero inoxidable austenítico). Las puntas de sonda montadas con resorte y resistentes al desgaste prolongan la vida útil en superficies abrasivas o rugosas.

Ventajas principales

• Medición precisa hasta 3 mm en acero (F) y hasta 2,5 mm en metales no férricos (N).
• Sensor dual que identifica automáticamente el sustrato y selecciona el método (corrientes de Foucault o inducción magnética); la función dual puede variar según el modelo (no disponible en E).
• Puntas de sonda resistentes al desgaste para uso industrial intenso.
• Diseño compacto y ligero — aprox. 80 g, formato bolígrafo para inspecciones móviles.

Modelos / Variantes

• MiniTest 70 F: Visualización de estadísticas (n, media, desviación estándar, máximo, mínimo). Solo para sustratos ferromagnéticos (p. ej. acero). Rango 0–3 mm. Calibración a 1 y 2 puntos.
• MiniTest 70 FN: Visualización de estadísticas. Para sustratos ferromagnéticos y no ferromagnéticos (p. ej. aluminio, latón). Rango 0–3 mm en acero y 0–2,5 mm en metales no ferrosos. Calibración a 1 y 2 puntos.
• MiniTest 70 B‑FN: Para sustratos ferromagnéticos y no ferromagnéticos. Rango 0–3 mm (acero) y 0–2,5 mm (no ferrosos). Calibración a 1 punto.
• MiniTest 70 E‑FN: Para sustratos ferromagnéticos y no ferromagnéticos. Rango 0–3 mm (acero) y 0–2,5 mm (no ferrosos). Funciones duales según modelo.

Aplicaciones

• Medición no destructiva del espesor de recubrimientos no magnéticos (barnices, esmaltes, cromo, zinc) sobre materiales base ferromagnéticos (p. ej. acero).
• Medición de capas aislantes (lacados, anodización) sobre metales no ferrosos (p. ej. aluminio, cobre, acero inoxidable austenítico, latón).

Métodos de medición

• Inducción magnética (sensores F) según DIN EN ISO 2808, método 7C.
• Corrientes de Foucault (sensores N) según DIN EN ISO 2808, método 7D.

Características

• Rangos de medida: F: 0–3 mm; N: 0–2,5 mm.
• Procesamiento de señal integrado de 32 bits (según modelo) y reconocimiento automático del sustrato para resultados consistentes en producción.
• Repetibilidad y precisión aptas para control de calidad (véanse especificaciones técnicas).
• Alimentación: 1 × pila AA (LR06); diseño ligero para inspecciones móviles.

Contenido del suministro

• Dispositivo MiniTest 70 con sensor integrado.
• Manual de instrucciones.
• 1 × pila AA (LR06).
• Placa(s) de referencia cero y estándares de control.
• Funda para cinturón.

Especificaciones técnicas

• Formato del dispositivo: formato bolígrafo compacto con sensores integrados; aprox. 157 mm de longitud, Ø 27 mm; peso ≈ 80 g.
• Rangos de medida: F: 0–3 mm (118 mils); N: 0–2,5 mm (95 mils).
• Precisión: ±(1,5 μm + 3 % de la lectura) con calibración de 1 punto; ±(1,5 μm + 2 % de la lectura) con calibración de 2 puntos (según modelo).
• Repetibilidad: ±(1 μm + 1 % de la lectura).
• Resolución en rango bajo: 0,5 μm.
• Radio convexo mínimo: 5 mm; radio cóncavo mínimo: 40 mm.
• Espesor mínimo del sustrato: F: 0,5 mm; N: 0,04 mm.
• Unidades: métricas / imperiales conmutables.
• Calibración: estándar, 1 punto y 2 puntos (según variante).
• Estadísticas (variantes F, FN): n, media, desviación estándar, min, max.
• Temperatura de funcionamiento: −10 °C a 60 °C. Almacenamiento: −20 °C a 70 °C.
• Normas referenciadas: DIN EN ISO 2808 (métodos 7C / 7D) y otras normas industriales.
